HDBaseT墻插發射端

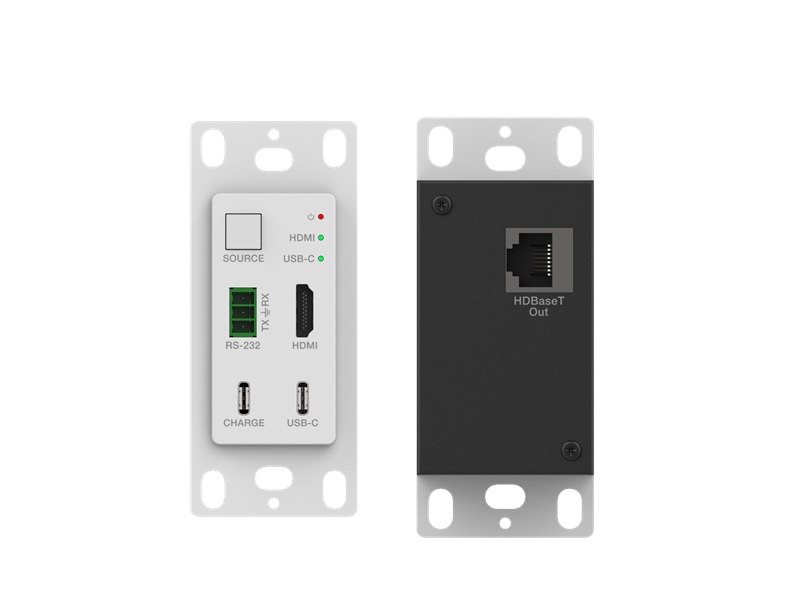

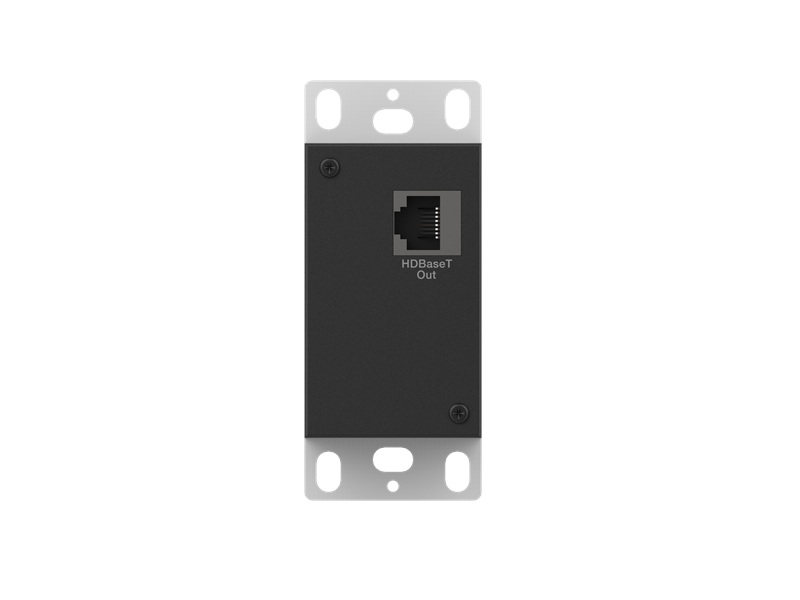

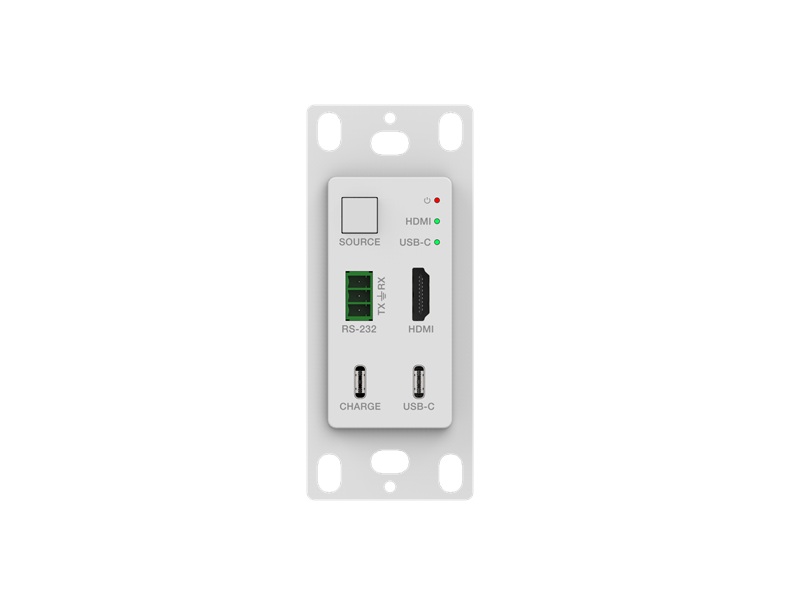

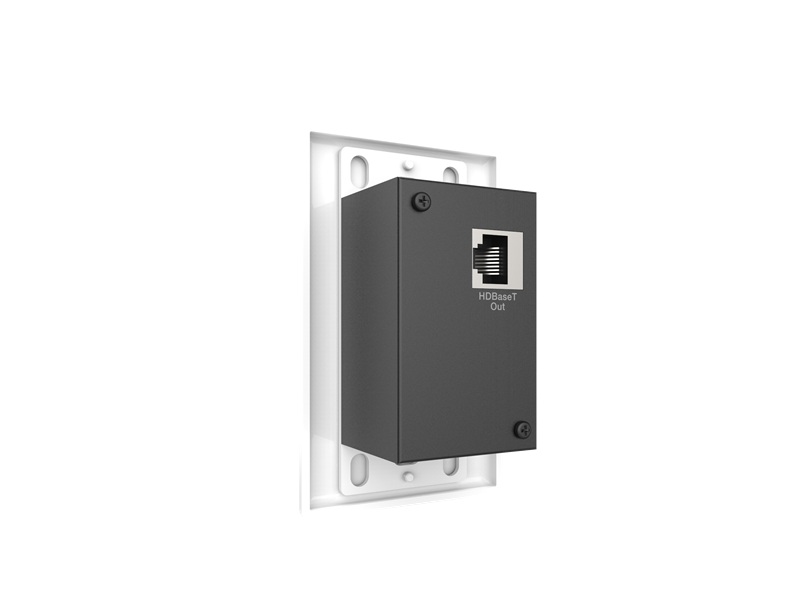

4K60HDBaseT墻板發射器(70米)       HS-HDBT-WP02A

一、產品介紹：

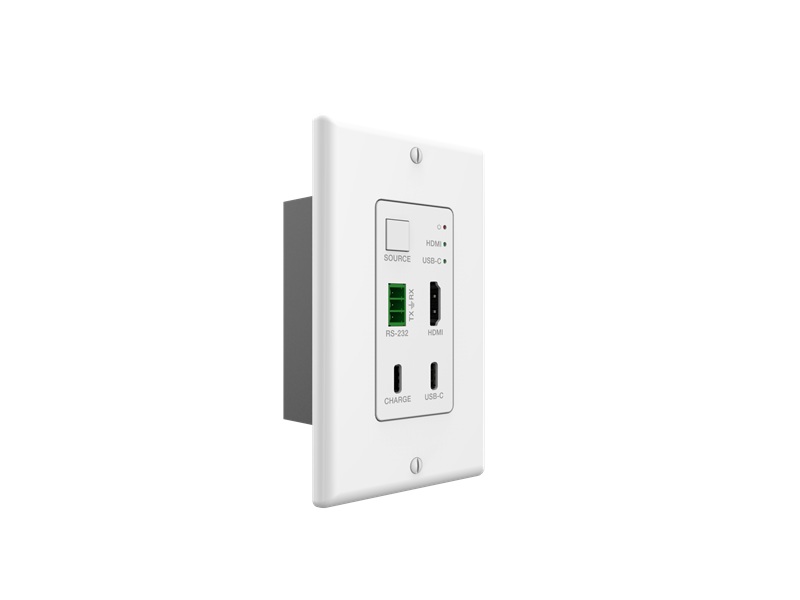

   HS-HDBT-WP02A系列HDBaseT墻插發射器，4K60 HDBaseT墻板集2x1切換器HDBaseT發射器于一體，支持HDMI、USB-C信號輸入。采用美式單排外殼，用于Decora式墻板開口，并有可互換的黑/白色墻板和面板。視頻分辨率最高支持4K2K@50/60Hz 4:4:4。通過單根CAT6/6a/7網線，HDBaseT輸出口可將視頻信號延長40米（分辨率為4K@60）或延長70米（分辨率為1080P@60）。支持雙向RS-232透傳，并支持POE供電，可通過接收器或其他帶HDBaseT接口的設備遠程供電。支持自動/手動兩種輸入信號選擇模式；

二、產品特性：

• 符合HDMI 2.0b，HDCP 2.2和Display Port 1.2a規范;

• HDMI輸入最大支持18Gpbs視頻帶寬; USB-C輸入最大支持5.4Gpbs視頻帶寬;

• 視頻分辨率最高支持4K2K@50/60Hz 4:4:4;

• 通過單根CAT6/6a/7網線，HDBaseT輸出可將視頻信號延長40米（分辨率為4K@60）

• 或延長70米（分辨率為1080P@60）;

• 支持3D，HDR10和Dolby Vision;

• 支持的HDMI音頻格式包括LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD;

• 支持HDMI及USB-C輸入;

• 帶USB-C充電端口;

• 采用美式單排外殼，用于Decora式墻板開口;

• 輸入信號選擇支持自動模式和手動模式;

• 支持POE供電（僅限從接收器到發射器單向供電）;

• 黑、白兩種面板顏色可選;

三、面板介紹：

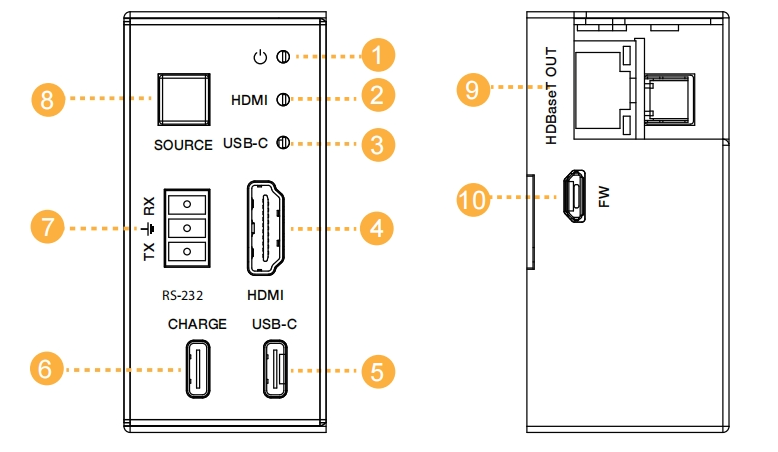

發射器面板

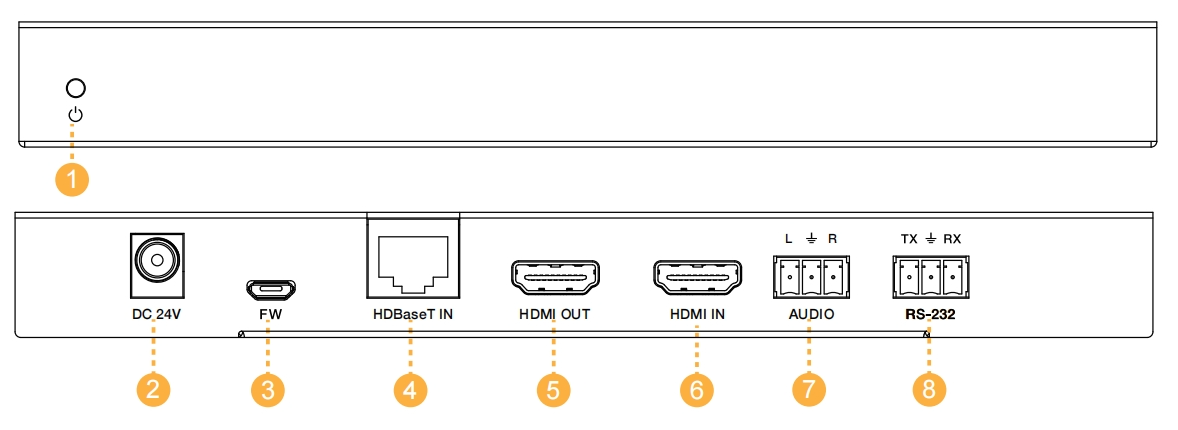

接收器面板

注意：

本墻板發射器支持自動/手動兩種輸入信號選擇模式：手動切換模式下，按SOURCE鍵可選擇HDMI/USB-C輸入信號源；

自動切換模式下，自動選擇當前或上次連接的信號源。若HDMI和USB-C端口均連接到有源信號，則優先選擇HDMI信號；若HMDI和USB-C均未連接有源信號，則切換

到接收器的源信號。

四、技術指標：

五、連接示意圖：

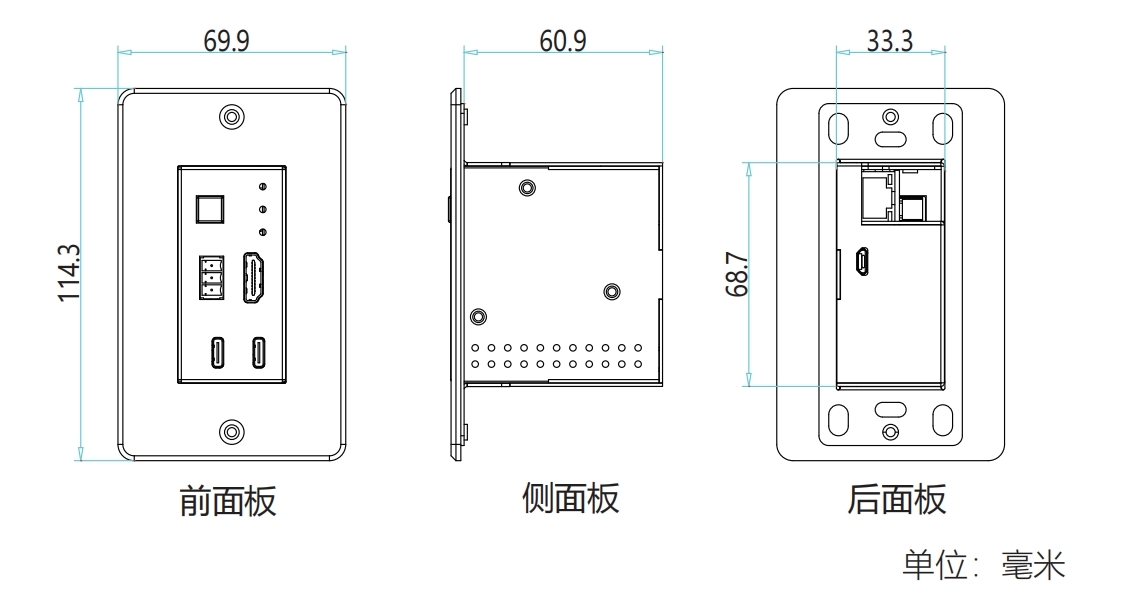

六、產品尺寸：
