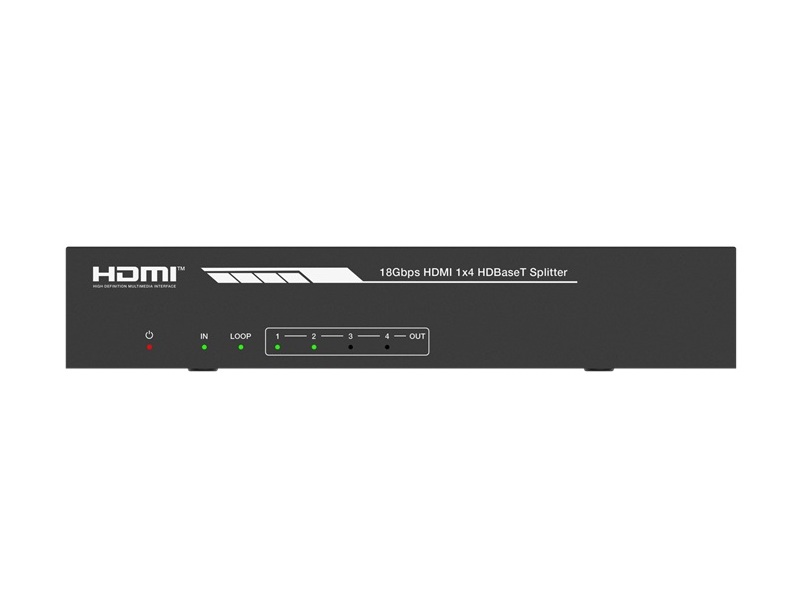

序號

名稱

功能描述

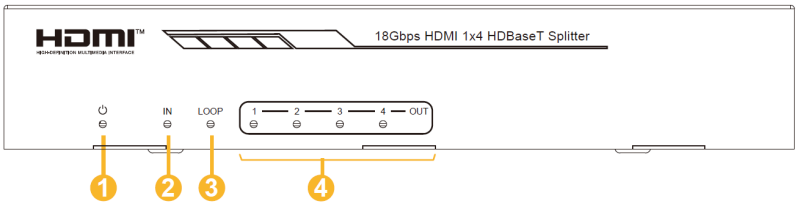

1

電源指示燈

當發射器接通電源時，紅色電源指示燈亮。

2

輸入指示燈

當HDMI輸入口連接到有源信號時，綠色指示燈亮。

3

環出指示燈

當HDMI環路輸出口連接到顯示設備時，綠色指示燈亮。

4

輸出指示燈（1~4）

當HDBT OUTPUT接口檢測到接入HDBaseT接收器后，對應

的指示燈亮綠色。

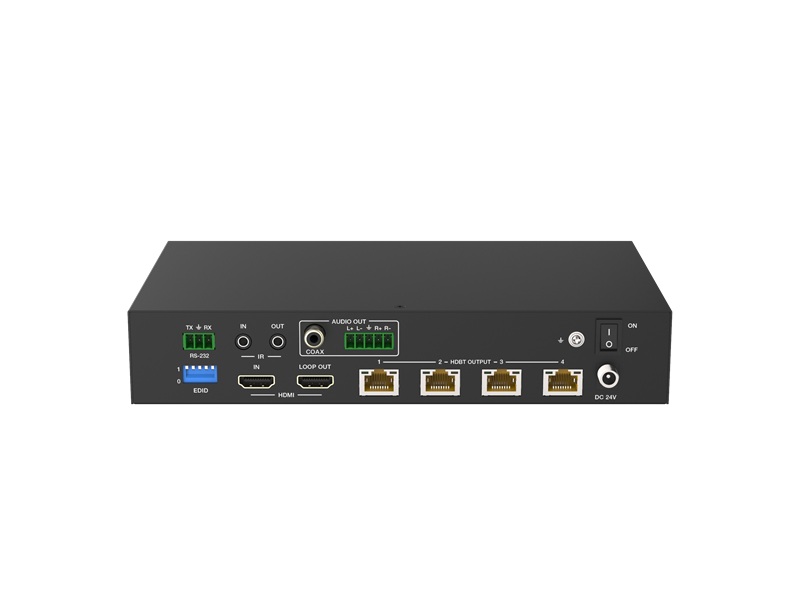

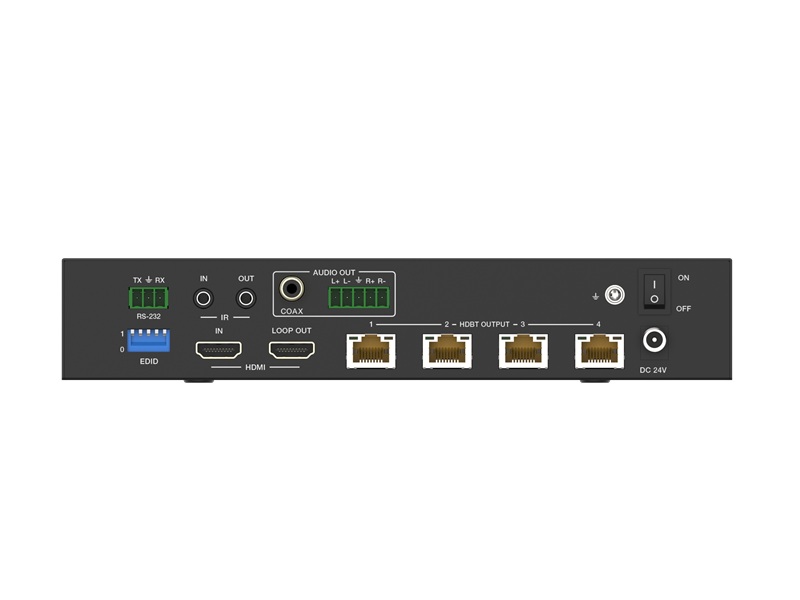

序號

名稱

功能描述

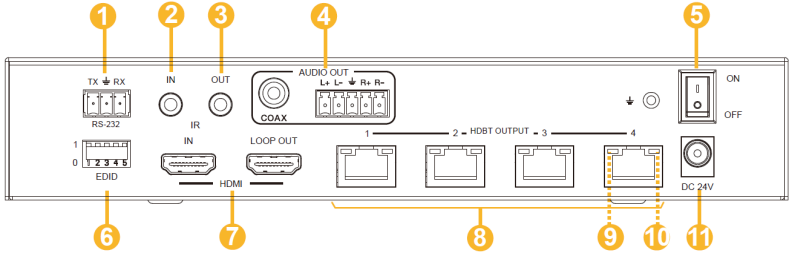

1

RS232接口

通過3-pin鳳凰端子電纜連接此接口到電腦或控制系統，可實現如下功能：

固件升級；通過RS-232指令控制分配器；在發射器和接收器之間實現RS-232指令透傳。

2

IR輸入口

連接IR接收線，IR信號發送到HDBaseT接收器的IR OUT接口。

3

IR輸出口

連接IR發射線，IR信號來自HDBaseT接收器的IR IN接口。

4

音頻輸出口

同軸/平衡音頻輸出端口，連接功放或音響。

5

電源開關

開啟或關閉設備電源。

6

EDID撥碼開關

用于EDID模式設置，詳情請參閱“7. EDID模式”。

7

HDMI端口

IN：HDMI輸入口，通過HDMI線連接HDMI信號源設備，如DVD或機頂盒。

LOOP OUT：HDMI環出端口，通過HDMI線連接HDMI顯示設備，如TV或監視器。

8

HDBT輸出口

（1~4）

通過CAT網線連接到HDBaseT接收器的HDBT IN接口。

9

連接信號指示燈（綠色）

燈亮：發射器和接收器連接正常。

燈閃：發射器和接收器連接不穩定。

燈滅：發射器和接收器未連接。

10

數據信號指示燈（橙色）

燈亮：HDMI信號帶HDCP。燈閃：HDMI信號不帶HDCP。

燈滅：無HDMI信號。

11

DC 24V

24V電源輸入接口（注：發射器可以通過CAT網線給接收器供電）。

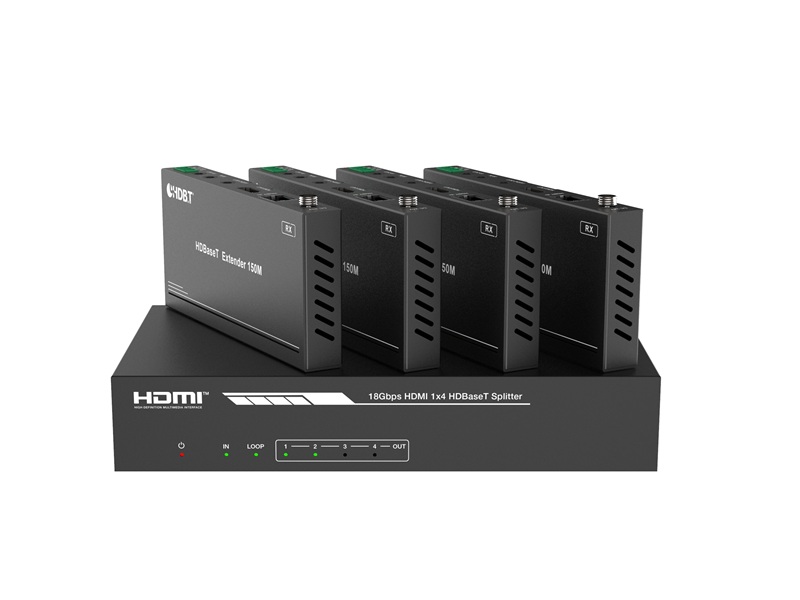

序號

名稱

功能描述

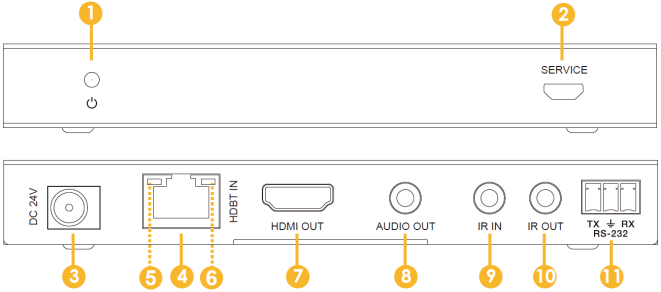

1

電源指示燈

當接收器接通電源時，紅色電源指示燈亮。

2

SERVICE端口

用于固件升級。

3

DC 24V

24V電源接口（注：接收器也可以通過CAT線由發射器供電）。

4

HDBT輸入口

通過CAT網線連接到發射器的HDBT OUTPUT接口。

5

連接信號指示燈（綠色）

燈亮：發射器和接收器連接正常。燈閃：發射器和接收器連接不穩定。

燈滅：發射器和接收器未連接。

6

數據信號指示燈（橙色）

燈亮：HDMI信號帶HDCP。燈閃：HDMI信號不帶HDCP。

燈滅：無HDMI信號。

7

HDMI輸出口

通過HDMI線連接HDMI顯示設備，如TV或投影機。

8

音頻輸出口

連接功放或音響。

9

IR輸入口

連接IR接收線，IR信號發送到發射器的IR OUT端口。

10

IR輸出口

連接IR發射線，IR信號來自發射器的IR IN端口。

11

RS232接口

3-pin鳳凰端口，用于接收器和發送器之間的RS-232指令透傳。

12

電源指示燈

當接收器接通電源時，紅色電源指示燈亮。

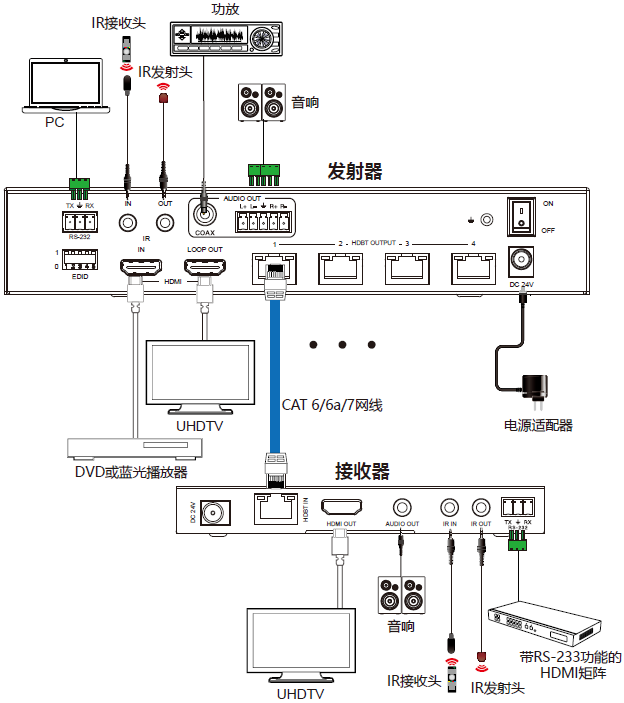

1×HDMI Type A [19-pin母口]；4×HDBaseT OUT [RJ45]；

1×同軸音頻輸出 [RCA端子]；1×左右聲道音頻輸出 [5-pin鳳凰端子]

1×RS-232 [3-pin鳳凰端子]；1×EDID撥碼開關 [5-pin]；

1×IR IN [3.5mm 立體聲 微型接口；1×IR OUT [3.5mm 立體聲 微型接口]

發射器: 220mm (長) × 130mm (寬) × 40mm (高)

接收器: 140mm (長) × 65mm (寬) × 18mm (高)
