高清錄播主機

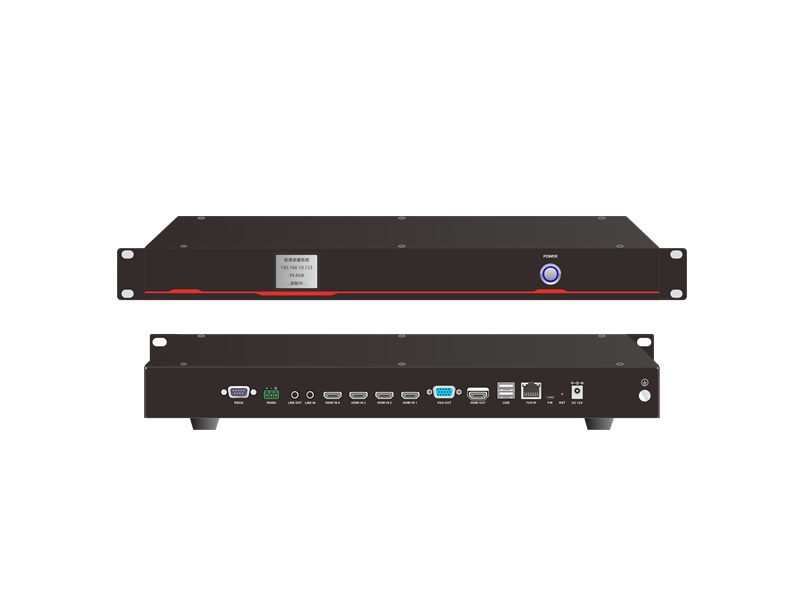

高清錄播主機    HS-RE04H

HS-RE04H系列一體化高清錄播主機，支持4路H.264 IP網絡視頻流輸入、4路HDMI輸入，3.5mm音頻輸入輸出，1路HDMI直播輸出、1路VGA導播輸出，2路USB接口，RS232/RS485/RJ45網口，極大的滿足了會議室音視頻錄制的需求。支持圖像識別跟蹤、自動導播、直播、點播、采集、錄制等系統模塊，RTSP/RTMP/ RTP/ UDP等標準視頻流協議，標配2TB監控級機械硬盤，可擴展至10TB；支持單畫面、二畫面、三畫面、畫中畫等多種畫面布局模式，6路預監畫面窗口顯示，電影錄制模式和資源錄制模式，支持≥8路直播推流功能。嵌入式Linux操作系統，采用性能更加強大全高清圖像處理芯片。支持最大分辨率1080P@60Hz，以滿足在不同的顯示器上顯示圖像，用戶既能在本地接上鼠標、顯示器進行導錄播操作，也可在客戶端上操控。這樣一款高度集成的錄播設備，滿足了大部分會議室，會議錄制的需求。

• 一體化硬件設計，嵌入式Linux操作系統，高度集成圖像識別跟蹤、自動導播、直播、點播、采集、錄制等系統模塊，易用易維護安全性超高；

• RTSP/RTMP/ RTP/ UDP等標準視頻流協議，實現不同廠家互聯互通；

• 支持FTP傳輸協議，上傳錄制文件到指定服務器；

• 4路H.264 IP流實時輸入；

• 4路獨立HDMI輸入，自適應1080P/720P等圖像格式；

• 1路HDMI輸出直播畫面，輸出分辨率1080P@60Hz,支持內嵌音頻48K 輸出；

• 前置1.8寸LCD屏，顯示IP地址、硬盤空間、錄制狀態等設備信息；

• 1路VGA輸出系統操作界面，輸出分辨率1080P@60Hz；

• 標配2TB監控級機械硬盤，可擴展至10TB；

• 1路3.5mm音頻線路輸入，1路3.5mm音頻線路輸出；

• 1路RS232和1路RS485 接口控制攝像機云臺，串口或網絡VISCA協議控制；

• 2路USB 2.0端口,用以連接U盤或鼠標；

• 1路10Mbps/100Mbps/1Gbps 全雙工以太網口；

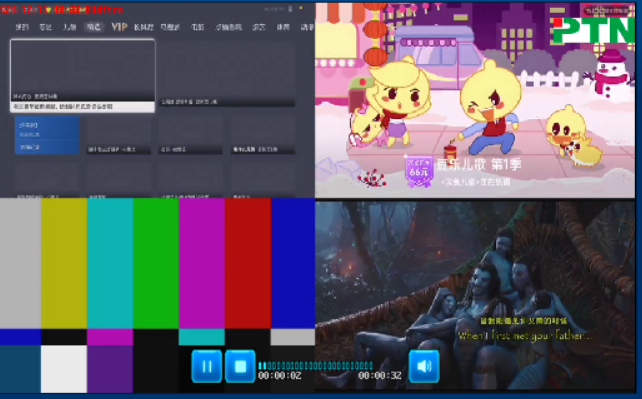

• 單畫面、二畫面、三畫面、畫中畫等多種畫面布局模式；

• 6路預監畫面窗口顯示，包含PGM畫面和6路信號輸入源畫面；

• 電影錄制模式和資源錄制模式，支持1路電影模式和4路資源畫面錄制；

• 錄制結束文件點播回放，并在本地界面可直接觀看回放視頻；

• 支持≥8路直播推流功能，推送不少于8路不同視頻到不同的平臺

• 可對接自動跟蹤圖像系統，全自動導播跟蹤系統圖像，完成學生，教師等鏡頭智能切換。

三、面板介紹：

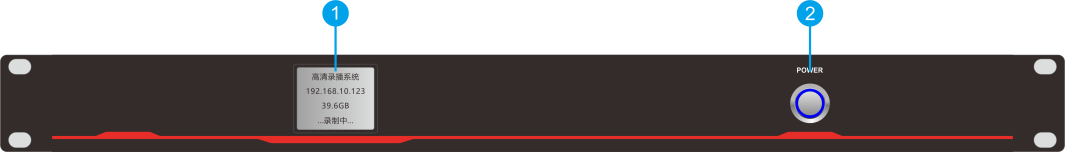

前面板
