1進4出多屏寶

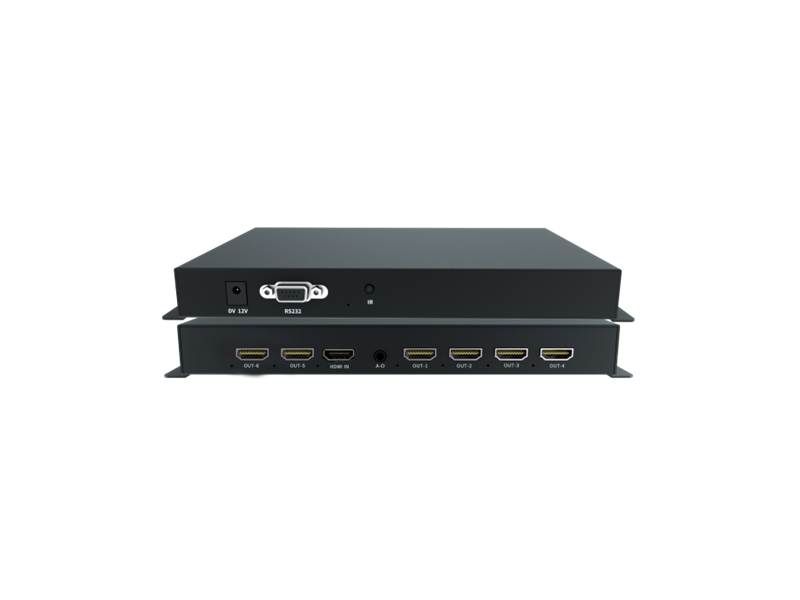

4K30 1進4出多屏寶    HS-P104U

一、產品介紹：

HS-P104U系列4K30高清多屏寶產品，是一款針對液晶屏設計的的超高清畫面拼接器，可以讓拼接屏實現點到點顯示，顯示畫面做到不拉伸不變形。設備支持1路HDMI信號輸入，4路HDMI信號輸出，可通過撥碼對設備進行操作。支持多種種拼接模式（1x1,1x2,1x3,1x4,2x1,2x2,3x1,4x1），輸入的EDID的可以根據不同的拼接模式而自動更改，輸入分辨率最高可支持8K。本設備還支持音頻解嵌，直接輸出模擬音頻。支持音頻解嵌，直接輸出模擬音頻。也可以實現橫向同步功能、多臺同時使用，實現更多路數的拼接屏的點到點不拉伸不變性顯示。設備既可以實現拼接又可以實現超高清分辨率點到點顯示，實為拼接屏的最佳搭檔。

二、產品特性：

• 支持1路HDMI信號輸入，4路HDMI輸出

• 支持多種拼接模式，滿足大部分應用場景

• 支持分辨率最高達到8K輸入

• HDMI接口EDID自動匹配，根據不同的拼接模式自動生成

• 支持音頻解嵌輸出

• 支持串口發送指令

• 支持并聯使用，保障大屏實時顯示需求。

• 采用全硬件實時處理架構，超快處理速度絕不延遲。

三、單臺設備支持的拼接規格：

橫屏拼接	分辨率	示意圖	豎屏拼接	分辨率	示意圖
1x2	3840x1080		2x1	1920x2160
1x3	5760x1080		3x1	1920x3240
1x4	7680x1080		4x1	1920x4320
2x2	3840x2160

四、接口說明：

五、技術指標：

撥碼說明：

六、連接示意圖：

1行4列豎屏拓撲圖

2行2列豎屏拓撲圖

七、訂貨規格：
