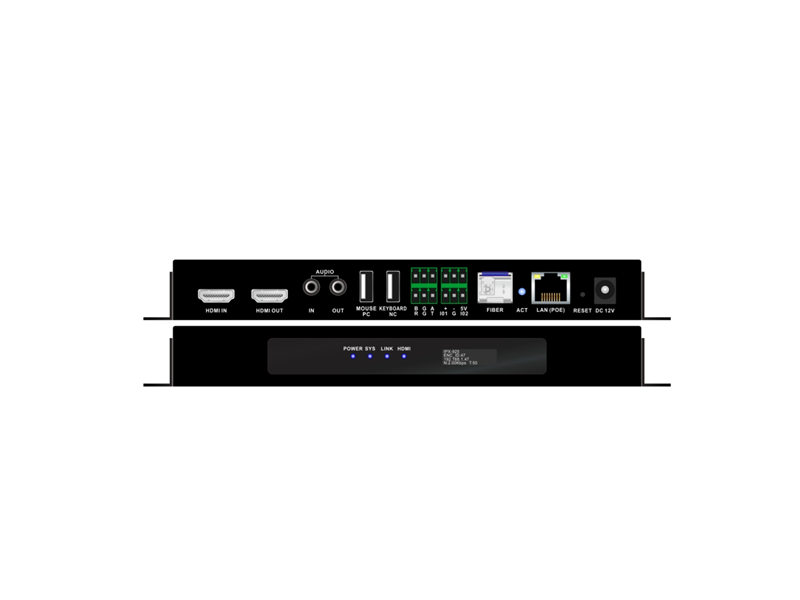

4K30分布式編解碼一體機(KVM坐席) HS-IPX925系列
一、產品介紹:

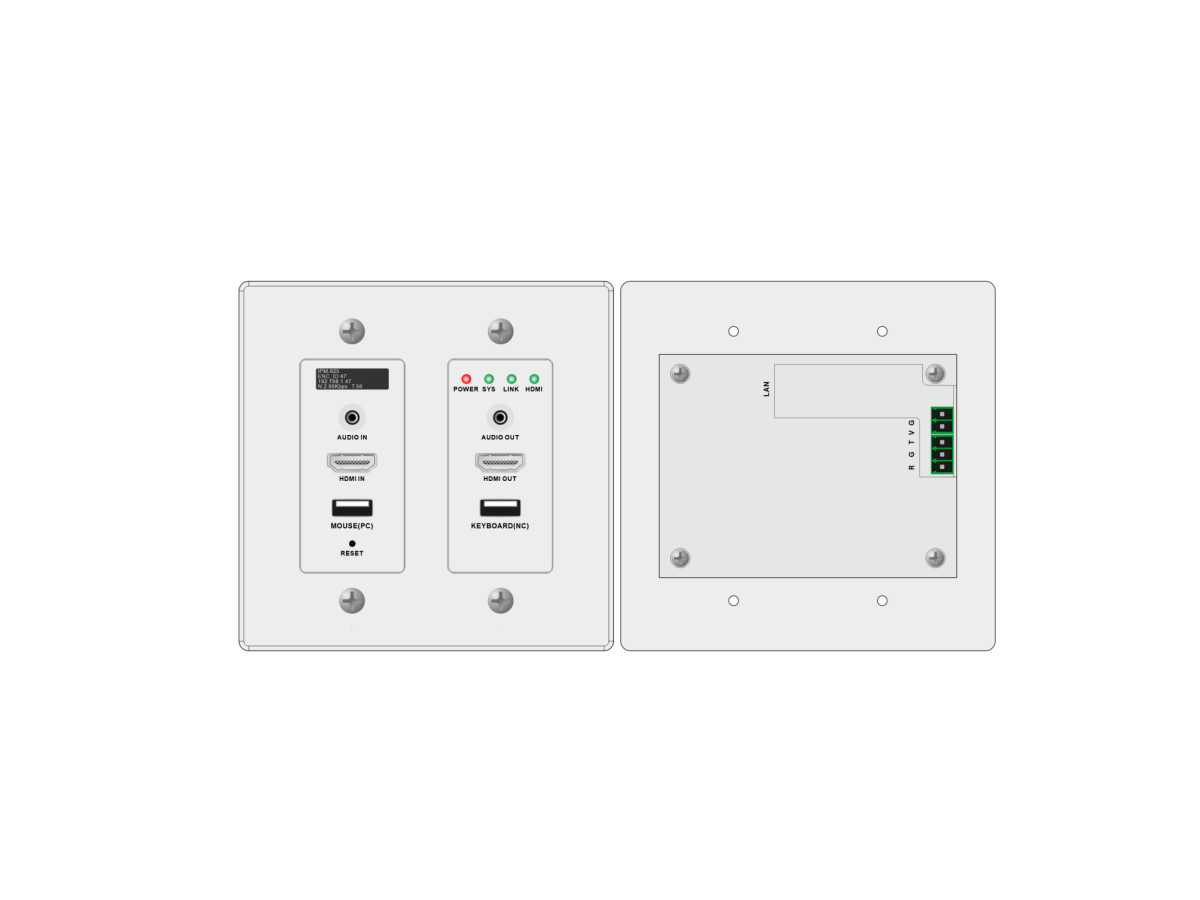

HS-IPx925系列系列4K30分布式編解碼一體機(KVM坐席),采用H.264/H.265編解碼為一體的IP編解碼主機,支持可選POE、適配器可同時雙供電,節點具備1路3.5模擬音頻輸入,1路3.5模擬音頻輸出,1路4K HDMI+KVM輸入輸出,支持對外設備的控制(1路RS485,1路RS232,1路繼電器,2路IO接口),單屏最大支持16開窗,快速的無縫切換。采用無服務器架構,無需另配服務器。為用戶可提供定制化:4K30分布式墻插(KVM坐席)
二、產品特性:
編解碼一體化節點,支持編碼和解碼自定義設置;
支持同編同解,相同節點編碼及解碼
輸入輸出最高支持4K@30Hz,并向下兼容等;
支持輸入輸出自定義非標分辨率;
編碼支持分辨率自定義設置,支持碼率自定義設置;
解碼支持1路4K30Hz、4路1080P30Hz,單屏最高16開窗。
支持TCP/UDP模式。
編碼支持標準RTSP流,可以同時拉取5路碼流。
編碼支持EDID自定義設置,OSD臺標功能
支持高清底圖、矢量字幕。
支持LCD拼接、LED小間距、投影融合等在內的全類型顯示拼接,
支持多路窗口疊加開窗。
支持ONVIF協議的攝像頭解碼。
音頻解碼支持AAC、G711A/U、G722、G723.1、G726、G726le、G729;
支持高清底圖、滾動字幕字幕,靜態條幅,臺標功能;
支持ONVIF協議的攝像頭解碼;
分布式大屏開窗模式支持鼠標、鍵盤透傳,編碼信號開窗到解碼節點上,解碼節點外接鼠標鍵盤即可控制編碼信號電腦;
設置坐席節點時,支持外接紅外觸摸和電容觸摸;
支持輸出90°、180°、270°旋轉;
支持和輸入節點網線直連點對點傳輸使用;支持6類網線150米傳輸;
支持前置OLED面板型號自定義設置;支持實時帶寬和溫度顯示;
支持RS232、RS485、繼電器、IO/IR環境控制;RS232和RS485控制接口支持轉發和透傳;IR支持紅外學習和透傳。
支持IO增加實體按鍵透傳遠程控制電腦開關機;
支持KVM坐席,輸入輸出一體化
支持光電雙備份;
支持POE和DC供電。
支持磁吸安裝和機柜安裝
三、技術指標:
指示燈 | PWR 電源燈,SYS 系統運行燈,LINK網絡狀態燈,HD輸出狀態燈; |
OLED顯示屏 | 節點型號、ID、IP、運行狀態參數 |
視頻輸出 | 1路Type-A HD 輸出,19P母頭 |
視頻輸入輸出 | HDMI,最高支持3840x2160p@30Hz |
音頻輸入輸出接口 | 1路3.5mm端子 |
音頻輸入輸出 | Line in/Line out或HD解嵌 |
外設通訊 | 1路RS232鳳凰端子,1路RS485鳳凰端子,1路繼電器鳳凰端子,1路IR IN鳳凰端子(可做1路IO),1路IR OUT鳳凰端子(可做1路IO) |
網絡接口 | 1路RJ-45接口, 100M Base-T接口支持PoE;1路SFP接口, 1.25Gbps; |
KVM接口 | 2路USB2.0接口,編碼時,PC接口支持接電腦;解碼時,2路接口支持接鼠標鍵盤; |
網絡參數 | 1000M / 1.25Gbps,手動設置IP地址,單屏最大開窗數量16個,H.264/265解碼算法,低、中、高畫質調整 |
控制通信協議 | TCP/IP、UDP |
控制軟件 | CS;APP(IOS、Android、Harmony) |
通信協議 | RS232、RS485和TCP/UDP |
電源接口 | DC 12V 1.5A |
溫度 | -20℃~+60℃ |
濕度 | 10-90%,無冷凝 |
材質 | 鍍鋅板 |
長×寬×高 | 約217.2mm×100.5mm×25mm |
凈重量 | 0.53Kg |

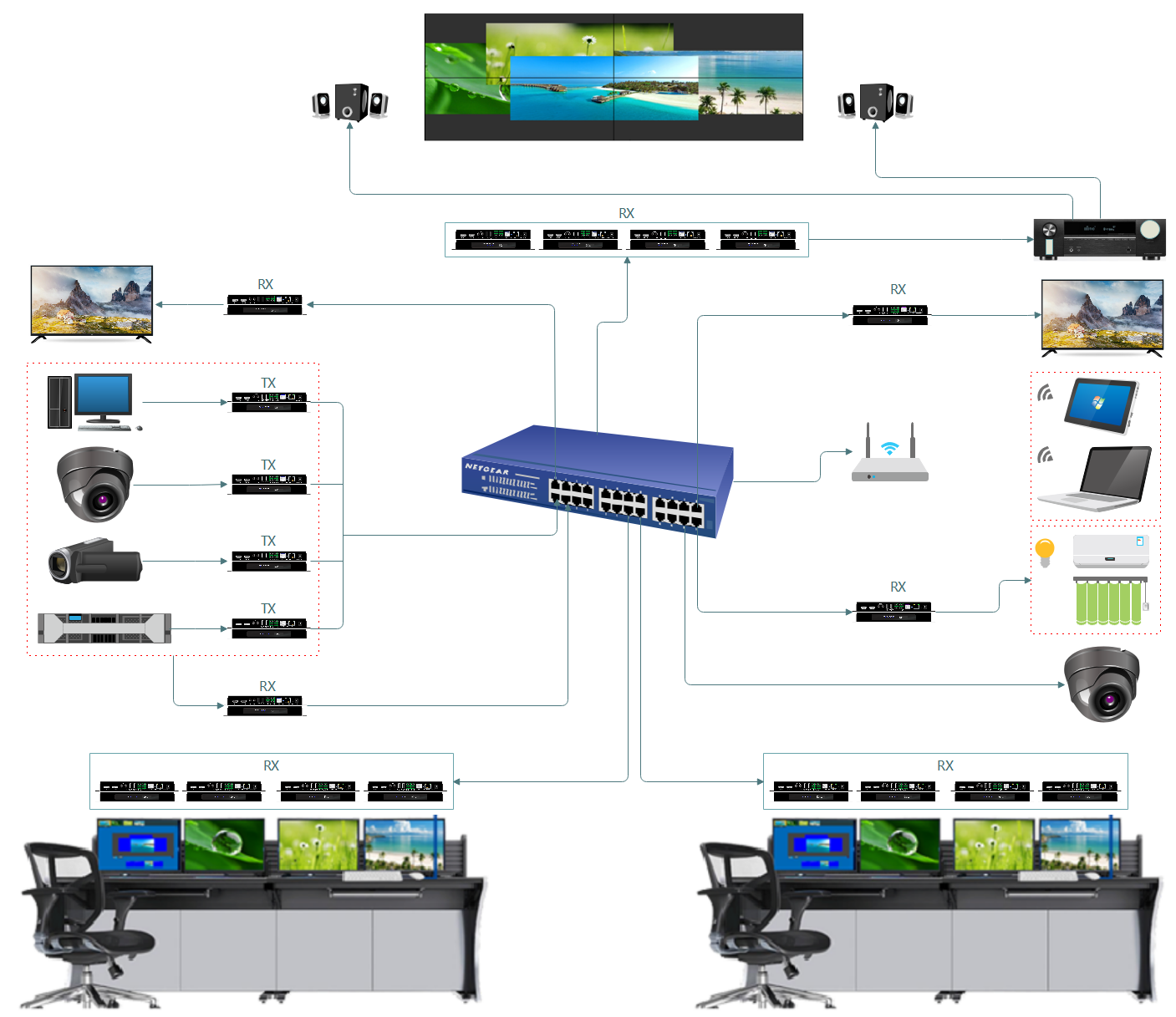

四、連接示意圖:
招標參數:
1.Widows、鴻蒙、安卓和IOS客戶端,所有可視化界面相同,操作實時同步。
2.支持系統中所有信號的預覽,支持至少5路以上信號源同時預覽。
3.支持回顯模式,交互平板實時回顯大屏幕上顯示的內容。
4.支持多種開窗方式,支持從圖像預覽框拖動到屏幕區開窗,支持選中預覽信源在屏組劃區域開窗;支持交互平板雙指或單指放大、縮小屏幕上的圖像,支持單指移動圖像到指定的位置,支持將圖像移除屏幕區域。
5. 支持自動縮放開窗,替換開窗,自由開窗模式,疊加開窗。
6.支持一鍵調用已保存的場景,保證視頻的內容和窗口位置信息、音頻的狀態等相關參數都通過一鍵恢復到之前的狀態以應對應急需求。
7.支持全屏輪詢和區域輪詢。
8.支持交互平板對大屏幕畫面疊層之間的切換,支持圖像置頂或置底等操作體現。
9.支持交互平板對音頻處理器等音頻設備進行可視化的控制,實現調整音量大小,靜音以及取消靜音等功能。
10.支持控制端反向控制電腦。
11.支持交互平板對大屏播放的宣傳片進行播放、暫停,靜音,播放進度等控制,可以快進到播放重要的內容。
12.支持無需人為配合,實現交互平板對電腦的PPT播放,輕松實現向上或向下翻頁。
13.支持一個可視化終端同時管理多個屏組,實現可視化的便捷操作。
14.支持多樣化控件:一鍵打開網頁,一鍵調用程序。
15.支持多種字幕、條幅、臺標功能。
16.支持節點,亮度,對比度,色度,飽和度調整。
17.支持交互平板對網絡攝像頭的遠程控制包含聚焦、變焦、放大、縮小、定位等。
18.支持交互平板對環控設備的直接控制,支持大屏的開關機,支持燈光、空調、窗簾、投影機、投影幕、會議攝像頭等周邊設備的控制。
19.支持根據現場應用場景需求定制操控界面,對需求的控制元素進行圖形化表達和控制,達到所見即所得的操作體驗感受。
20.多媒體實時分發服務系統;支持任意格式的視頻文件轉化為統一格式的流媒體信號源供分布式系統信號預覽和開窗上屏顯示;支持圖像、視頻等格式的文件轉化為統一格式的流媒體信號源供分布式系統信號預覽和開窗上屏顯示;實現播放資源統一管理,無需多組電腦頻繁操作。
21.安防IPC對接服務系統:支持ONVIF類型的攝像機接入;支持不少于40000路IPC接入,不少于500路IPC定時自動輪巡顯示,支持指定大屏幕某區域窗口輪巡。
