VGA HDBaseT地插

   HDBaseT地插   HS-HDBT-GG70AT   （70米）

   HDBaseT地插   HS-HDBT-G100AT   （100米）

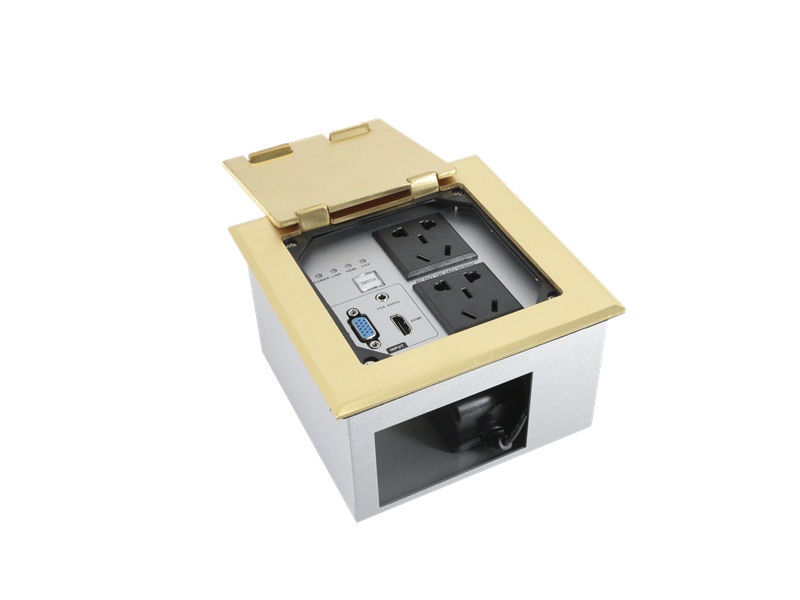

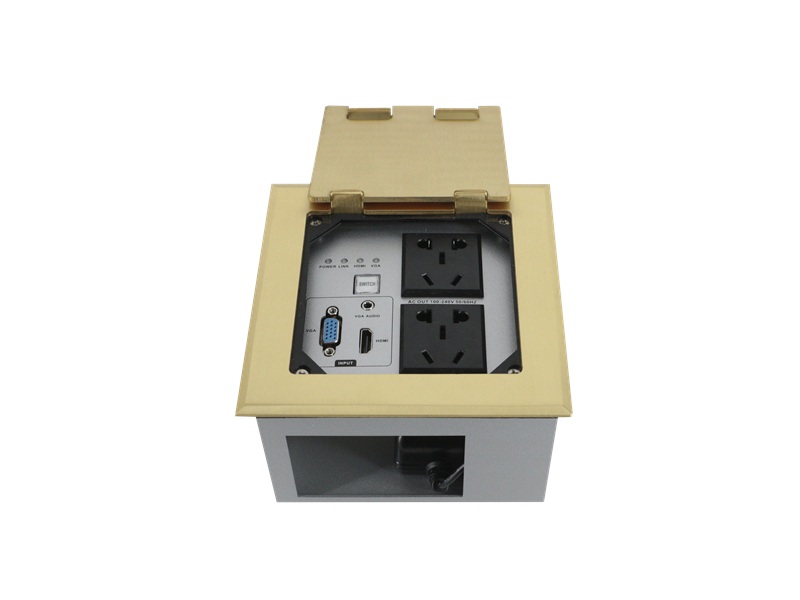

HS-HDBT-G70AT系列VGA HDBaseT地插是一款最新研發的HDBaseT面板發射器，它通過HDMI、VGA、3.5mm音頻等一個按鈕切換輸入源，支持手動切換，自動識別模式操作簡單方便，分辨率為4K30超高清35M、1920×1080@60Hz的信號傳輸延長70米。具有POC(超電纜電源)功能或POE，用戶只需在HDBaseT接收機上供電或接收端供電。廣泛應用于音視頻會議、大屏幕顯示及多媒體顯示控制系統、高品質圖像顯示工程、醫學影像顯示及投影系統等遠距離視頻和信息傳輸系統。

二、產品特性：

• 支持HDMI、VGA、3.5mm音頻信號輸入相互切換；

• 支持 3.5mm 自適應音頻輸入；

• 支持EDID及外部EDID；

• 支持POE、POC供電方式，只需單端供電即可；

• 分辨率：最大支持4k30Hz分辨率輸入；

• 70T：傳輸距離：70米（1080P60Hz）35米（4K30Hz）；

• 100T：傳輸距離：100米（1080P60Hz）70米（4K30Hz）；

• 標準協議：支持HDMI1.4、HDBaseT協議；

• 分辨率：最大支持4k30Hz分辨率輸入；

• 支持 2個AC 110V-260V 50/60Hz 電源輸入；

• 支持 AC 110V-240V 50/60Hz 電源輸出；


• 通過 CAT5E/6/7 類網線和 HDBaseT 接收端連接傳輸音視頻信號，帶寬速率高達 20Gpbs；


• LED 指示燈實時觀察工作狀態；

• 通過撥碼可調節屏幕分辨率；

• 機箱化嵌入式設計，方便產品的安裝及調試；

三、技術參數：

四、連接示意圖：

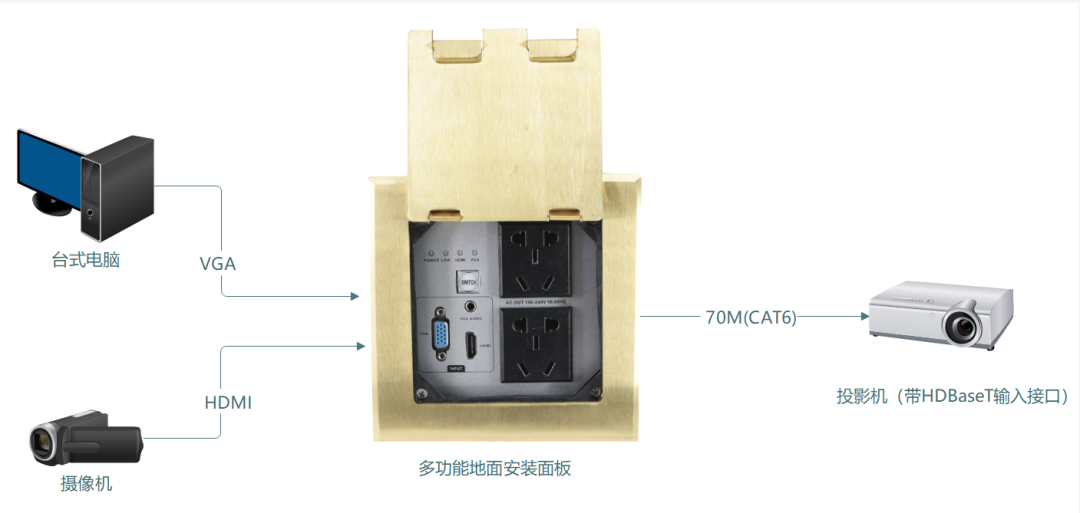

應用場景1：投影機（帶HDBaseT輸入接口）：

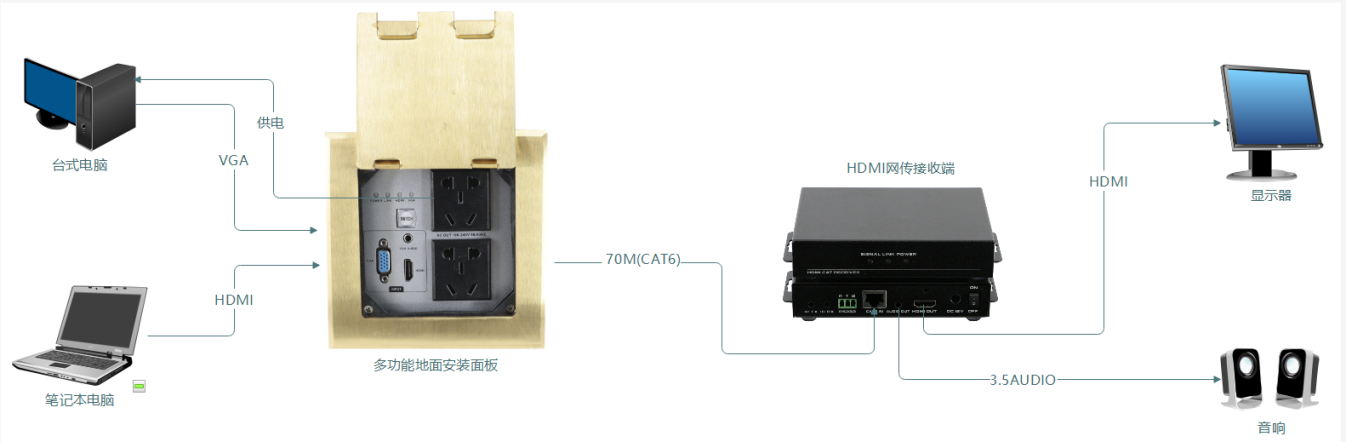

應用場景2：帶3.5音頻連接圖：
