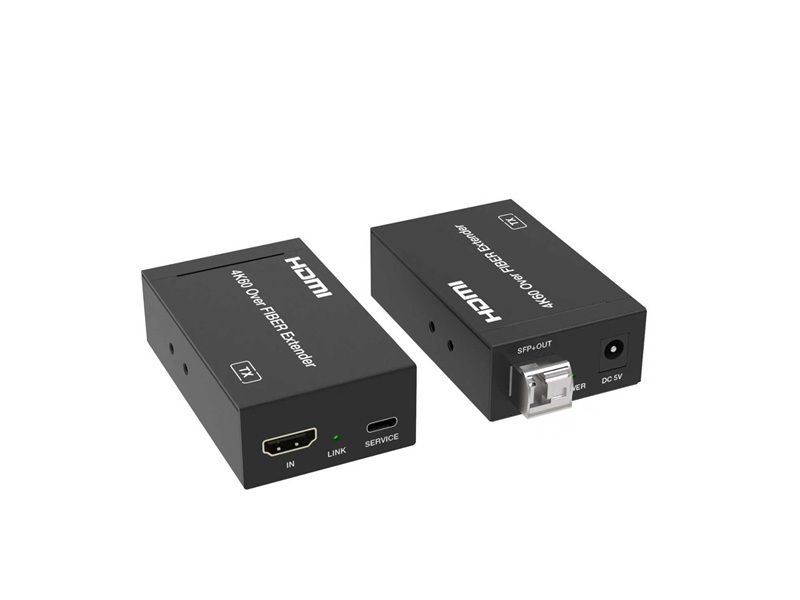

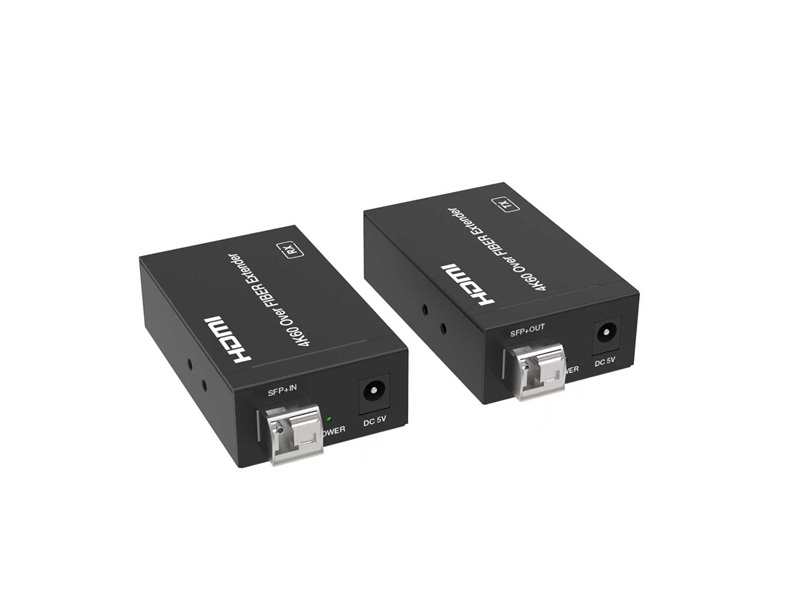

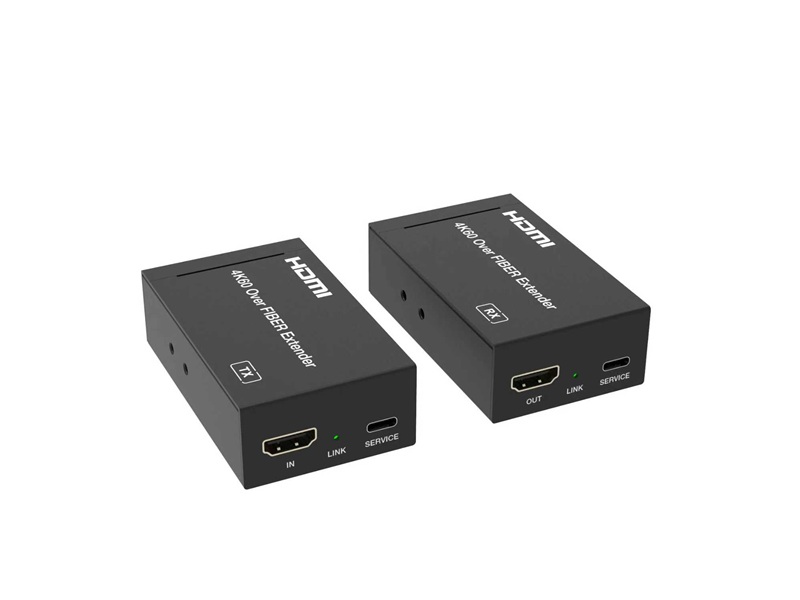

4K60 HDMI光延長器
Mini版 4K60 HDMI光纖延長器（光端機），4K60分辨率，單模/多模，LC光口，10KM，小體積81x49×25mm更方便集成安裝
名稱：4K60 HDMI光延長器
型號：HS-Mini-F60HD
品牌：HOSHI（昊視）
產品編碼：A921
二維碼
產品詳情相關文件Exported
4K60 HDMI光纖延長器 HS-Mini-F60HD
一、產品介紹：
HS-Mini-F60HD系列4K60 HDMI光纖延長器由發射器、接收器兩個模塊組成，可通過單模/多模LC接口光纖將HDMI信號傳輸距離延長達10千米（10km）。視頻分辨率高達4K2K@50/60Hz RGB 4:4:4。產品具有強抗干擾、高安全性、體積小、重量輕等特性。
二、產品特性：
符合HDCP 2.2規范;
視頻帶寬達18Gbps；
視頻分辨率高達4K2K@50/60Hz 4:4:4，符合HDMI 2.0b規范；
支持任意VESA分辨率；
HDR, HDR10, HDR10+, Dolby Vision, HLG透傳；
音頻格式支持LPCM 7.1CH, Dolby TrueHD和DTS-HD Master Audio；
單模光纖傳輸距離長達10千米；SFP模組支持多模光纖傳輸，OM4傳輸距離最少300米；
設計緊湊，便于安裝；

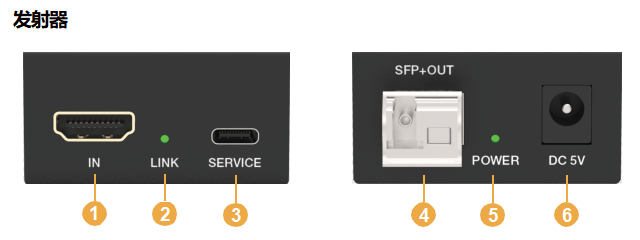

三、功能說明：
序號 | 名稱 | 功能描述 |
1 | HDMI IN | HDMI信號輸入端口，用HDMI線連接HDMI源設備如DVD、電腦主機。 |
2 | Link指示燈 | 發射器和接收器已連接并且有正常的光纖信號傳輸時，綠色指示燈亮。 |
3 | SERVICE | 用于固件升級。 |
4 | SFP OUT | 光纖SFP輸出端口，通過光纖電纜連接接收器的SFP IN端口。 |
5 | 電源指示燈 | 發射器通電后綠色指示燈亮。 |
6 | DC 5V | DC 5V/1A電源輸入端口。 |

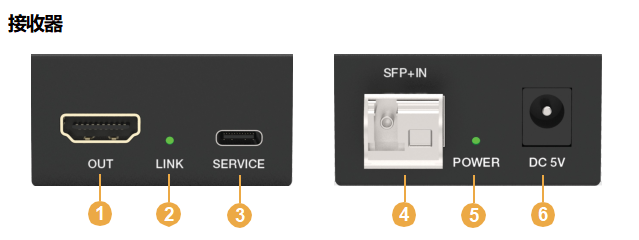

序號 | 名稱 | 功能描述 |
1 | HDMI OUT | HDMI信號輸出端口，用HDMI線連接HDMI源設備如電視、顯示器。 |
2 | Link指示燈 | 發射器和接收器已連接并且有正常的光纖信號傳輸時，綠色指示燈亮。 |
3 | SERVICE | 用于固件升級。 |
4 | SFP IN | 光纖SFP輸入端口，通過光纖電纜連接發射器的SFP OUT端口。 |
5 | 電源指示燈 | 接收器通電后綠色指示燈亮。 |
6 | DC 5V | DC 5V/1A電源輸入端口。 |
四、技術指標：
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2 |
視頻帶寬 | 18Gbps |
視頻分辨率 | 4096x2160p60, 4096x2160p50, 3840x2160p60, 3840x2160p50,3840x2160p30, 3840x2160p25, 1920x1200p60RB,1920x1080p60, 1920x1080p50, 1360x768p60, 1280x800p60, 1280x720p60, 1280x720p50, 1024x768p60，支持任意VESA分辨率。 |
顏色空間 | RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0 |
顏色深度 | 8/10/12bit |
HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
CEC | 支持 |
音頻格式 | LPCM, Dolby Digital/Plus/EX, Dolby True HD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DTS:X |
光纖 | 10G SFP+光纖模組 |
傳輸距離 | 單模光纖傳輸距離長達10千米；OM4多模光纖傳輸距離最少300米; |
靜電保護 | IEC 61000-4-2：±8kV (空氣放電) , ±4kV (接觸放電) |
發射器 | 輸入：1x IN [HDMI Type A, 19-pin母口] ；1x SERVICE [USB-C，升級端口]； 輸出：1x SFP+ OUT [LC母口]； |
接收器 | 輸入：1x SFP+ IN [LC母口]；1x SERVICE [USB-C，升級端口]； 輸出：1x OUT [HDMI Type A, 19-pin母口]； |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 81mm (長)×49mm (寬)×25mm (高) |
重量 | 139g |
供電電源 | 輸入：AC 100~240V 50/60Hz，輸出：DC 5V/1A 輸出：DC 12V/1A (US/EU標準, CE/FCC/UL認證) |
電源功耗 | 發射3.05W、接收2.25W |
操作溫度 | 0°C ~ 40°C / 32°F ~ 104°F |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F |
相對濕度 | 20~90% RH (無凝結) |

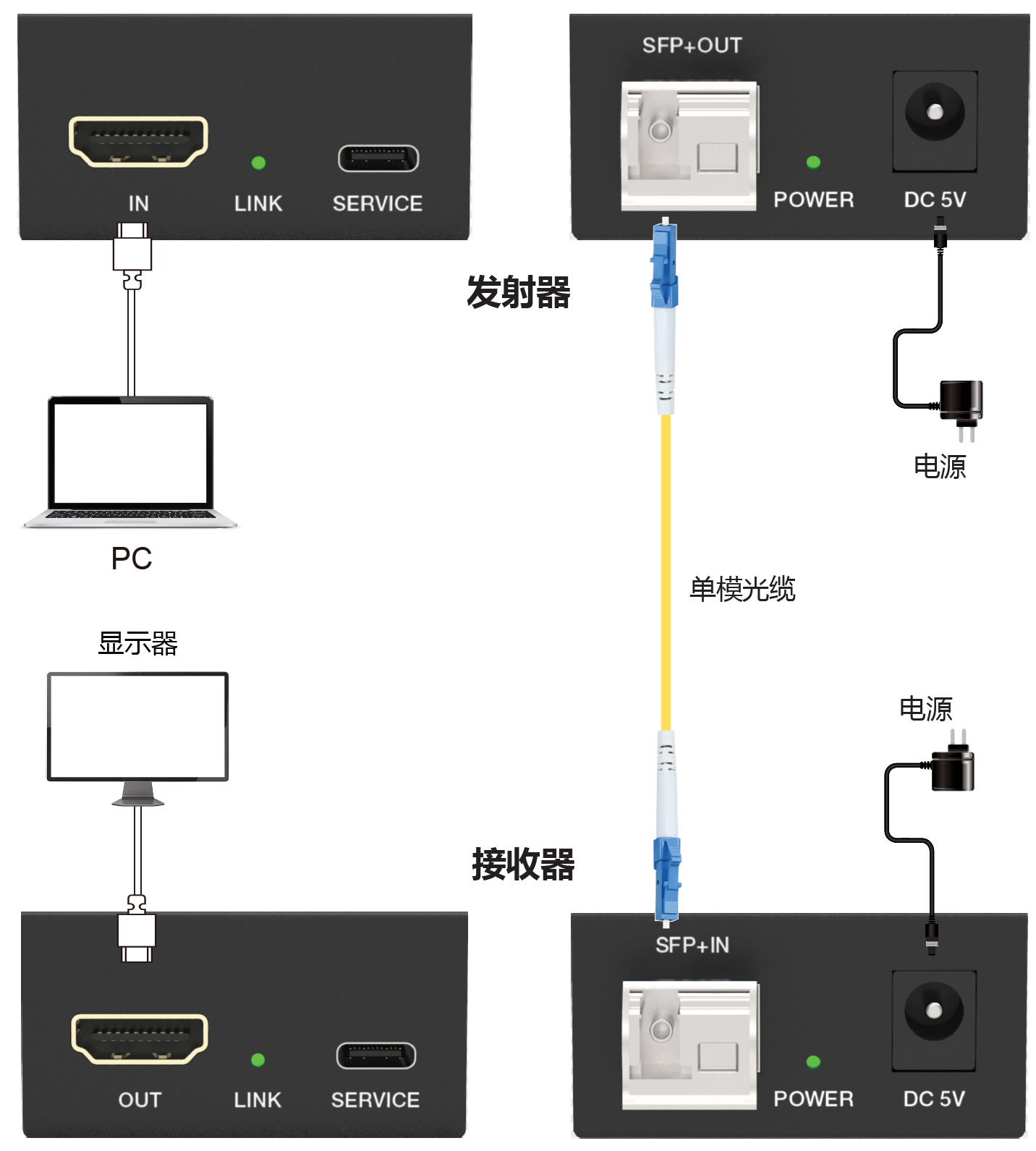

五、連接示意圖：
六、訂貨規格：
訂貨規格：
序號 | 產品名稱 | 產品型號 | 功能 |
1 | 4K60 DP光纖延長器 | HS-Mini-F60DP | DP接口，4K60分辨率，單纖LC光口，10km，支持單模/多模傳輸; |
2 | 4K60 HDM光纖延長器 | HS-Mini-F60HD | HDMI接口，4K60分辨率，單纖LC光口，10km，支持單模/多模傳輸; |
3 | 4K60 Type-C光纖延長器 | HS-Mini-F60UC | Typce-C接口，4K60分辨率，單纖LC光口，10km，支持單模/多模傳輸; |
4 | 其他接口系列 | 可聯系全國各區域代理/銷售經理或發送郵件hoshi@hoshi.cn |
