12G-SDI轉HDMI

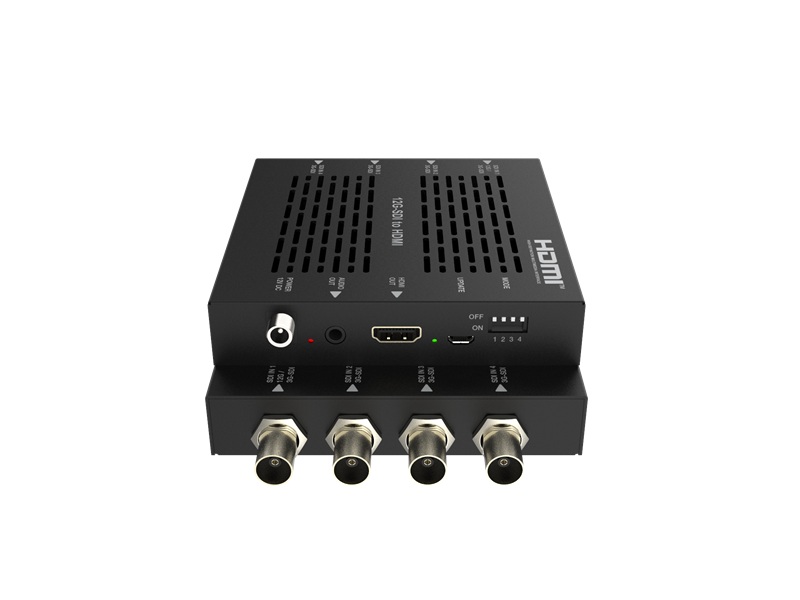

12G-SDI轉HDMI轉換器    HS-CVT-S3

一、產品介紹：

HS-CVT-S3系列12G-SDI轉HDMI轉換器，可以將4路3G-SDI信號轉HDMI輸出，或將1路12G-SDI信號轉HDMI輸出，視頻分辨率最高達4K2K@60Hz YCbCr 4:2:2。SDI轉換器結構先進，組合性強，可靠性高，性價比高，能將HDMI信號簡單快速地轉換成4路SDI信號同時輸出， 同時可以進行L/R模擬音頻輸入和HDMI視頻信號環出。產品采用新一代低功耗芯片處理方式，24小時不間斷工作，工作穩定，安裝簡單，即插即用。

二、產品特性：

• 符合HDMI 2.0b，輸出不帶HDCP；

• 支持18Gps視頻帶寬;

• 視頻分辨率最高達4K2K@60Hz YCbCr 4:2:2;

• 兼容SMPTE ST-2082，SMPTE ST-2081，SMPTE 425M-AB，SMPTE 424M，

• SMPTE 292M，SMPTE 259M-C等SDI標準，視頻帶寬12Gbps;

• 最大傳輸距離（輸入/輸出）：4 x 3G-SDI模式下為100米；12G-SDI模式下為60米;

• 支持LPCM2.0音頻格式;

• 支持音頻剝離，及模擬音頻輸出;

• 支持撥碼開關控制產品工作模式;

• 產品設計靈活，安裝簡單，即插即用;

三、接口介紹：

四、技術指標：

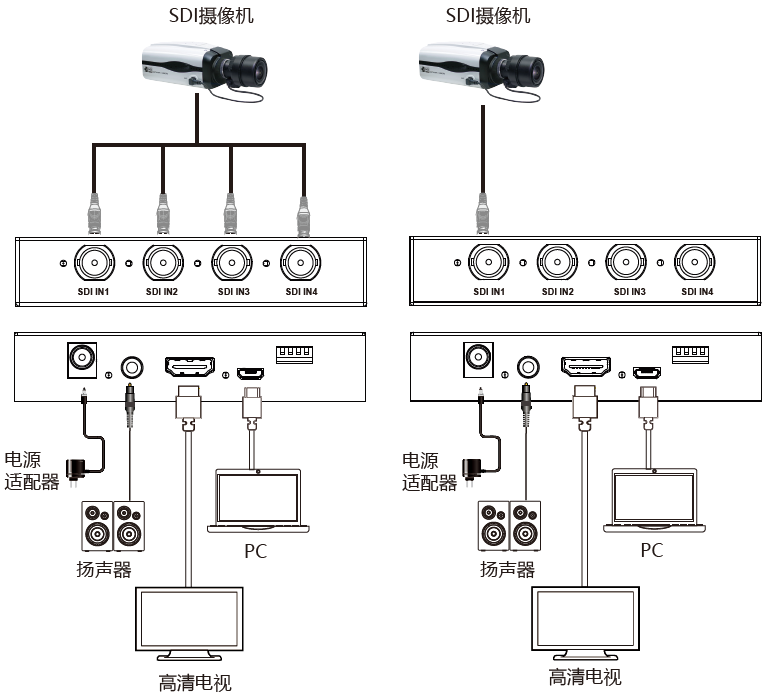

五、連接示意圖：

連接模式1：4×3G-SDI                                          連接模式2：12G-SDI
