HDMI網線延長器
HDMI網線延長器，將HDMI、IR控制信號，單根6類網線延長100米（分辨率為1080p）或50-70米（分辨率為4K30），本地HDMI信號環出，4K2K@30Hz 4:4:4；支持EDID拷貝功能 ，支持PCM7.1，Dolby True HD，DTS HD等音頻格式。
名稱：HDMI網線延長器
型號：HS-EX100-A100C
品牌：HOSHI（昊視）
產品編碼：D248
二維碼
上一個: 無線音頻傳輸器
下一個: HDMI切換器（無縫）
產品詳情相關文件Exported

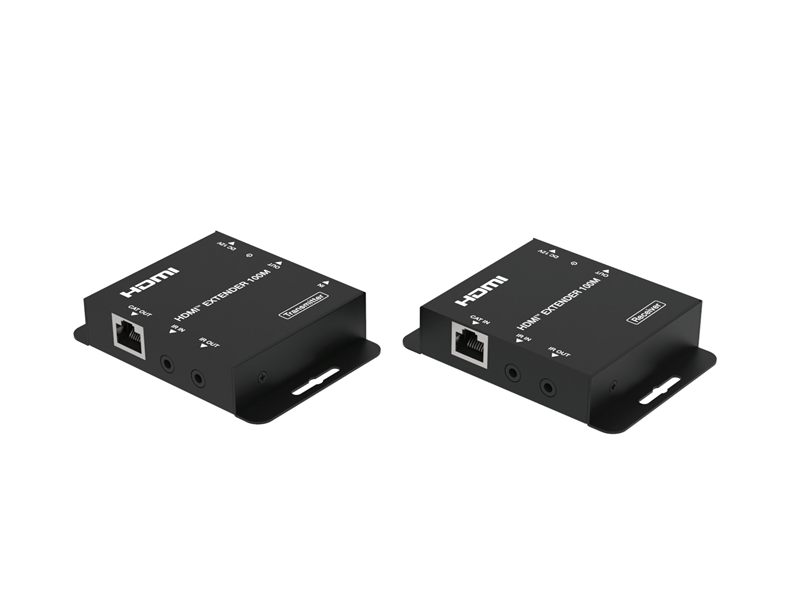

HDMI網線延長器    HS-EX100-A100C

一、產品介紹：

HS-EX100-A100C系列HDMI網線延長器，將HDMI、IR控制信號，通過單根6類網線（CAT6）延長100米（分辨率為1080p）或50-70米（分辨率為4K30），實現信號源和顯示設備之間零延遲、長距離、高質量的傳輸；支持本地HDMI信號環出，并可以級聯至另一臺延長設備；視頻分辨率高達4K2K@30Hz 4:4:4；支持PCM7.1，Dolby True HD，DTS HD等音頻格式。支持HDMI 3D視頻，音頻格式最高達LPCM/Dolby/DTS 5.1CH，還有 POC功能和源端與顯示端EDID拷貝透傳功能。

二、產品特性：

  • 符合HDMI 1.4、HDCP 1.4和DVI 1.0規范；

  • 支持10.2Gbps視頻帶寬;

  • 視頻分辨率高達4K@30Hz, 1080P@60Hz, 1920x1200@60Hz;

  • 通過單根CAT5E/6網線延長100米分辨率為1080P；延長50-70米分辨率為4K30；

  • 支持從接收端或環出端拷貝EDID；

  • 信號通過HDMI信號環出端口進行級聯；

  • 支持單向POC功能（從發射端到接收端）；

  • 帶單向IR信號控制；

  • 支持的音頻格式：LPCM 2.0, Dolby 5.1, DD+7.1, DTS 5.1;

  • 持源端與顯示端EDID拷貝透傳功能;

  • 設計合理，便于安裝；

  • 符合HDCP 1.4規范;

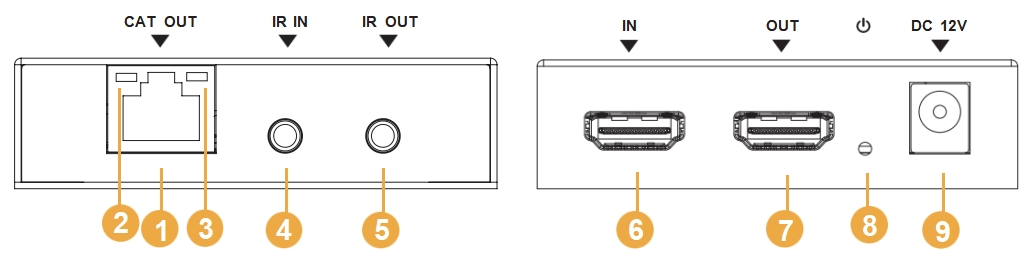

三、接口介紹：

序號
名稱
功能描述
1
CAT OUT
用網線連接接收器的CAT IN端口。
2
HDMI信號
指示燈 (綠色)
HDMI輸入端口有信號接入時指示燈亮。
3
連接信號
指示燈 (黃色)
發射器和接收器已連接且有信號傳輸時，指示燈快閃。
發射器和接收器已連接但無信號傳輸時，指示燈慢閃。
4
IR IN
紅外信號輸入端口，連接5V紅外寬頻接收線。
5
IR OUT
紅外信號輸出端口，連接5V紅外發射線。
6
HDMI IN
HDMI信號輸入端口，通過HDMI線連接源設備，如DVD或PC。
7
HDMI OUT
HDMI信號環出端口，通過HDMI線連接顯示設備，如電視或顯示器。
8
電源指示燈
發射器通電時綠色指示燈亮。
9
DC 12V
DC 12V/1A電源輸入端口。

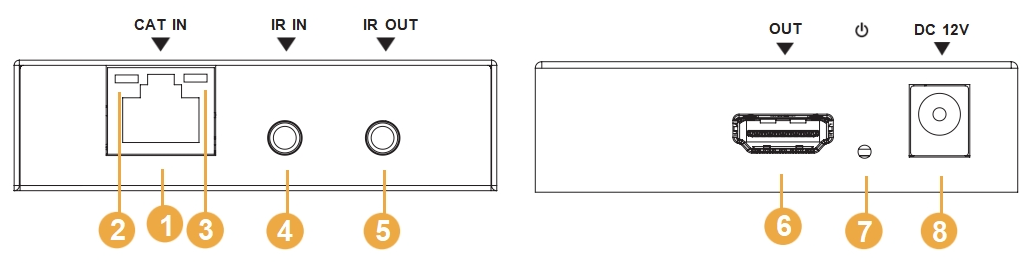

序號
名稱
功能描述
1
CAT IN
用網線連接發射器的CAT OUT端口。
2
HDMI信號
指示燈 (綠色)
HDMI輸入端口有信號接入時指示燈亮。
3
連接信號
指示燈 (黃色)
發射器和接收器已連接且有信號傳輸時，指示燈快閃。
發射器和接收器已連接但無信號傳輸時，指示燈慢閃。
4
IR IN
紅外信號輸入端口，連接5V紅外寬頻接收線。
5
IR OUT
紅外信號輸出端口，連接5V紅外發射線。
6
HDMI OUT
HDMI信號輸出端口，通過HDMI線連接顯示設備，如電視或顯示器。
7
電源指示燈
接收器通電時綠色指示燈亮。
8
DC 12V
DC 12V/1A電源輸入端口。

四、技術指標：

HDMI兼容
HDMI 1.4b
HDCP兼容
HDCP 1.4
視頻帶寬
10.2Gbps
視頻分辨率
(輸入&輸出)
480i60, 576i50, 480p60, 576p50, 720p50/60, 1080i50/60,1080p24/25/30/50/60, 3840x2160@24/25/30, 4096x2160@24/25/30; 640x480@60, 1024x768@60, 1280x768@60, 1280x800@60,1280x1024@60, 1360x768@60, 1440x900@60, 1680x1050@60, 1920x1200@60RB
顏色空間
RGB_4:4:4, YCbCr_4:4:4, YCbCr_4:2:2
顏色深度
8/10/12-bit
音頻格式
LPCM 2.0, Dolby 5.1, DD+7.1, DTS 5.1
IR電平
5Vp-p
IR頻率
寬頻20K-60KHz
傳輸距離
100米--4K@30Hz信號--CAT6/6a網線
靜電保護
IEC 61000-4-2: ±8kV (空氣放電) , ±4kV (接觸放電)


發射器
輸入：1× HDMI IN [HDMI Type A, 19-pin母口] 1× IR IN [3.5mm立體聲迷你接口]
輸出：1× HDMI OUT [HDMI Type A, 19-pin母口] 1× CAT OUT [RJ45]
1× IR OUT [3.5mm立體聲迷你接口]
接收器
輸入：1× CAT IN [RJ45]；1× IR IN [3.5mm立體聲迷你接口]；
輸出：1× HDMI OUT [HDMI Type A, 19-pin母口]；1× IR OUT [3.5mm立體聲迷你接口]
外殼
金屬外殼
顏色
黑色
尺寸
接收器/發射器：74mm[長]×68mm[寬]×20mm[高]
重量
接收器：162g;   發射器：159g
供電電源
DC 12V/1A
電源功耗
3.24W（最大值）
工作溫度
0°C ~ 40°C / 32°F ~ 104°F
儲存溫度
-20°C ~ 60°C / -4°F ~ 140°F
工作濕度
20%~80% 相對濕度，無凝結
儲存濕度
10%~90% 相對濕度，無凝結

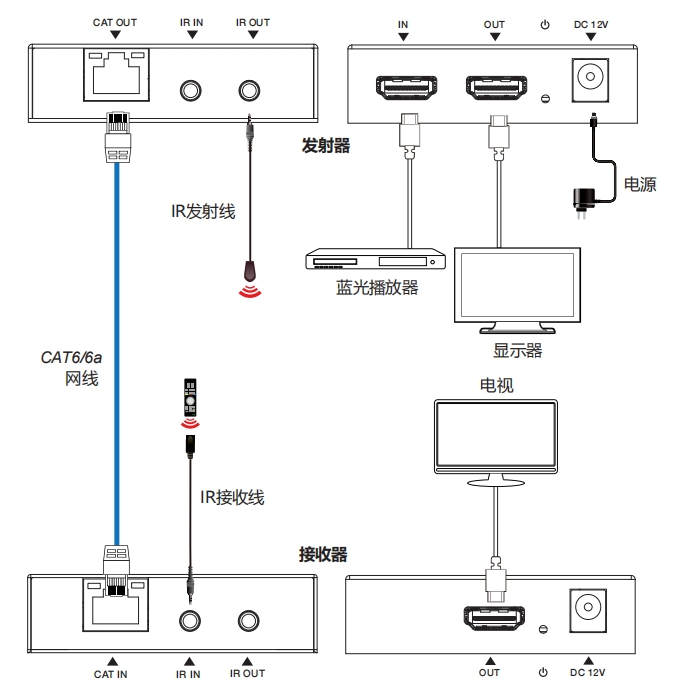

五、連接示意圖：
