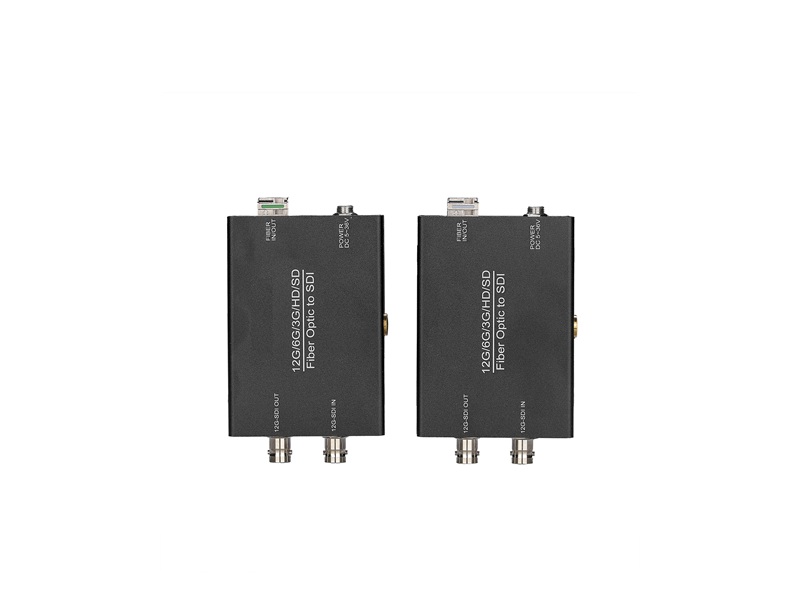

12G-SDI超高清視頻光端機

一、產品介紹：

12G-SDI超高清音視頻光端機，采用單芯/雙纖光纖傳輸1路雙向12G-SDI視頻，實現無延時、無壓縮、高質量的信號延長10公里。

12G-SDI超高清音視頻光端機內置串行時鐘恢復，信號均衡和線路驅動，輸入自動檢測信號12G-SDI/6G-SDI/3G-SDI/HD-SDI/SDI/ASI，符合SMPTEST2082-1(12GUHD-SDI)，ST2081-1(6GUHD-SDI)，SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M標準；支持插拔式SFP光模塊功耗小于1.5W，采用寬電壓5~36V DC供電，帶有1/4熱靴口，可通過V口移動電源給光端機供電，設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。

二、產品特性：

• 支持 ST-2082-1 (12G)、ST-2081-1 (6G)、ST-424 (3G)、ST-292 (HD) 和 ST-259 (SD)；兼容 DVB-ASI 和 AES10 (MADI)；

• 發送端和接收端均有時鐘恢復功能;（時鐘恢復器可減弱高頻抖動并使用純凈的低抖動時鐘完全重新生成數據）；

• 時鐘恢復器鎖定為 11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbps 或 1.001 分頻子速率和270Mbps 的 SMPTE 速率；

• 信號輸入具有自動電纜均衡（EQ）功能，輸出具有驅動(CD)功能；

• 支持插拔式SFP光模塊，可根據現場實際需求更換不同距離或接口相對應光模塊；

• 支持單模單纖/雙纖傳輸距離10KM（默認）

• 支持狀態燈顯示；

• 支持寬電壓5-36V供電，電源插口帶鎖，防止工作過程中脫落；

• 即插即用，無需調試；

三、技術指標：

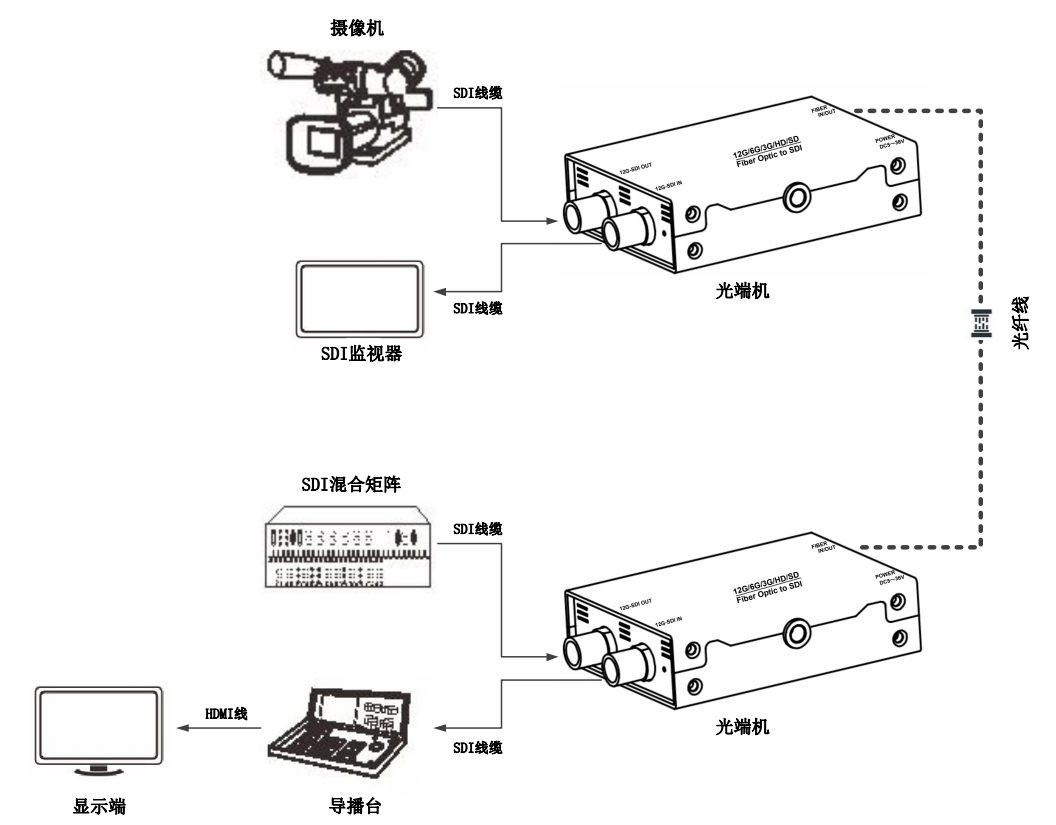

四、連接示意圖：
