4K HDMI無縫矩陣(網頁)
4K HDMI無縫矩陣(網頁)
4K HDMI無縫矩陣切換,4/8/16路HDMI輸入,4/8/16路HDMI輸出,4K30分辨率,按鍵、串口、軟件、遙控、WEB網頁等多種控制
名稱4K HDMI無縫矩陣(網頁)
型號HS-H6808Me-4K
品牌HOSHI(昊視)
產品編碼H006
二維碼
產品詳情相關文件Exported
                                                                             HDMI無縫矩陣   4K30輸入1080P輸出   HS-H6808Me-4K

一、產品介紹:

HS-H6800Me-4K系列固定式無縫切換矩陣(HS-H6808M-4K(升級款),是一款專業的超高清固定式無縫切換矩陣,支持1-16路HDMI輸入,1-16路HDMI 輸出。4K30分辨率輸入1080P輸出,支持EDID管理。整機采用一體化結構,支持電腦、平板、按鍵、串口、WEB等多種控制方式。廣泛應用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。

二、產品特性:
  • 支持多路輸入到多路輸出無縫快速切換;

  • 支持輸入支持HDMI1.4,最高分辨率3840x2160@30Hz;

  • 輸出支持最高分辨率1920x1080@60Hz;

  • 色彩空間支持RGB4:4:4, YCbCr4:4:4,YCbCr4:2:2等;

  • 輸入內置7種EDID,3840x2160@30Hz 雙聲道,支持自定義EDID;

  • 輸入兼容DVI / HDMI信號,輸出支持模式切換,HDMI模式/DVI模式;

  • 支持9種輸出分辨率可選;

  • 支持斷電記憶功能;

  • 支持HDMI接口連續熱拔插;

  • 支持待機,低功耗候命;

  • 支持雙向串口控制、面板按鍵控制,WEB控制;

  • 1U高度19英寸標準機柜安裝機箱;

  • 支持環出控制第三方設備(大屏或其他設備);

  • 支持RS232 IN和RS232 OUT波特率可調;

  • WEB控制內置多個廠家的大屏協議,支持聯動大屏拼接;

  • 支持輸入信號探測功能,支持輸入輸出接口有無插入探測;

三、技術指標:

產品型號
HS-H6804Me-4K
HS-H6808Me-4K
HS-H6816Me-4K
輸入端口
4路HDMI
8路HDMI
16路HDMI
輸出端口
4路HDMI
8路HDMI
16路HDMI
設備高度
1U
1U
1U
控制方式
按鍵/串口/web


串口參數
控制接口:DB9,波特率:115200(波特率可調),數據位:8位,停止位:1位,無奇偶校驗位,串行控制口結構:2=TX,3=RX,5=GND
支持分辨率
最大支持3840x2160@30Hz
電源
DC 5V/1A
DC 12V/2A
DC 12V/5A
儲存環境溫度
-10°C ~ +50°C


工作溫度
0℃-40℃


濕度
5%~ 75%


重量
2kg
3kg
3.5kg
機箱尺寸
482.8x236x44mm(長x深x高)

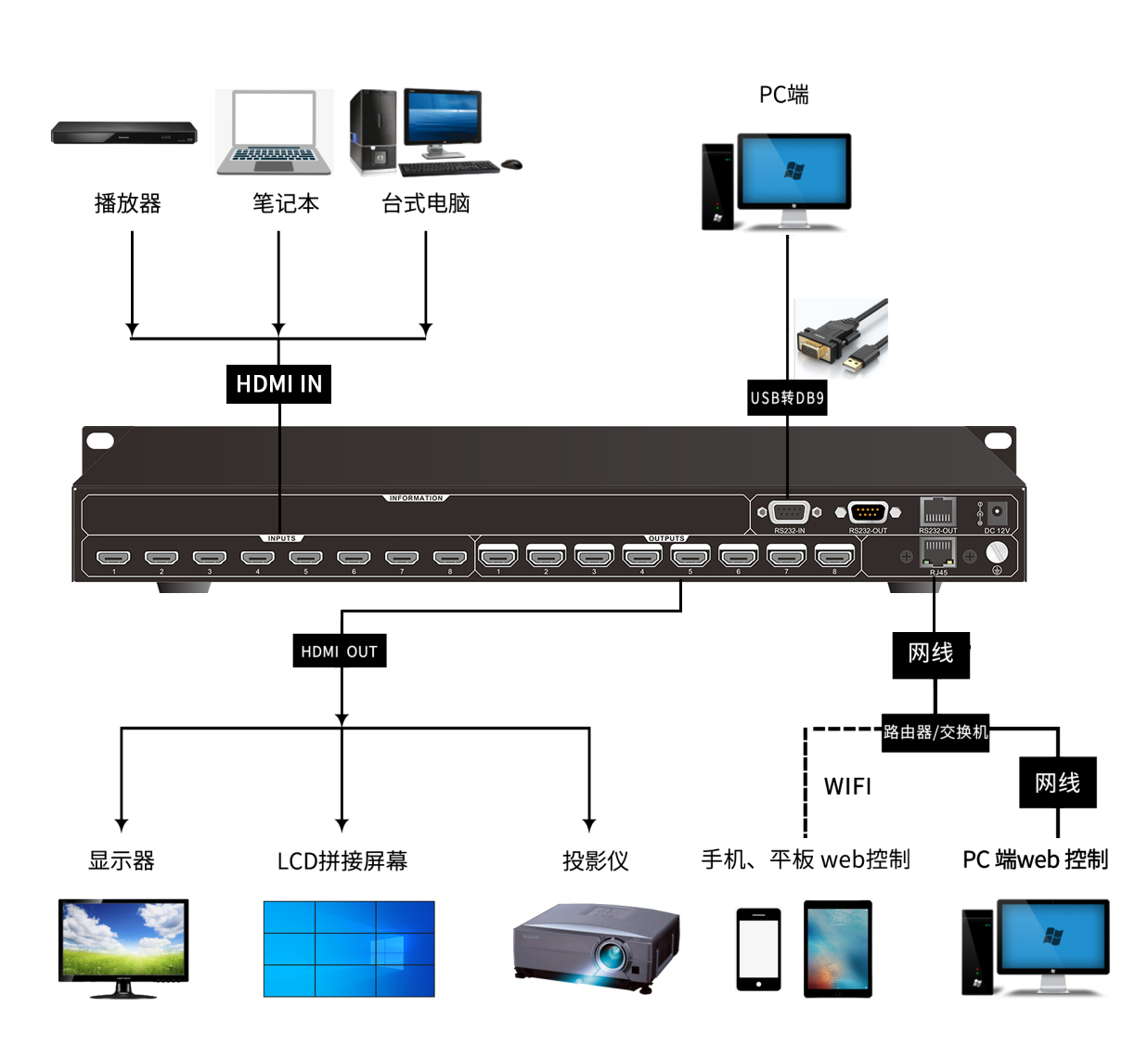

四、連接示意圖:
