3路HDBaseT墻插延長器
3進1出4K HDBaseT墻插延長器，支持3路 (HDMI/DP/VGA) 輸入,1路HDBaseT輸出。
名稱：3路HDBaseT墻插延長器
型號：HS-HDBT-01ED
品牌：HOSHI（昊視）
產品編碼：A412
二維碼
上一個: HDBaseT墻板發射器
下一個: HDBaseT墻插發射器
產品詳情相關文件Exported

4K60 3進1出 HDBaseT墻插延長器   HS-HDBT-01ED

一、產品介紹：

HS-HDBT-01ED系列3進1出4K HDBaseT墻插延長器，支持3路 (HDMI/DP/VGA) 輸入,1路HDBaseT輸出。通過單根Cat6/6a網線可以將1080p60Hz信號傳輸長達70米，將4K30Hz YCbCr 4:4:4信號傳輸長達40米。HDMI/DP輸入支持視頻分辨率高達4K2K@30Hz。VGA輸入支持視頻分辨率高達1920x1200@60Hz。支持手動、自動兩種切換模式，以及24V POC功能。內置雙向RS-232。采用標準中等尺寸的86毫米×86毫米墻盒。

二、產品特性：

  • 符合HDMI 1.4，HDCP 1.4和 DP 1.2規范；

  • HDMI/DP輸入支持視頻分辨率高達4K2K@30Hz；

  • VGA輸入支持視頻分辨率高達1920x1200@60Hz；

  • 支持多種VESA標準的VGA格式輸入；

  • 可傳輸7.1聲道高清晰度音頻（LPCM，Dolby TrueHD和DTS-HD Master Audio）；

  • 通過單根Cat6/6a網線延長傳輸距離：1080P@60可達 70米，4K@30Hz可達40米；

  • 支持手動和自動兩種切換模式；

  • 支持雙向RS-232透傳；

  • 支持24V POC功能；

三、功能說明：

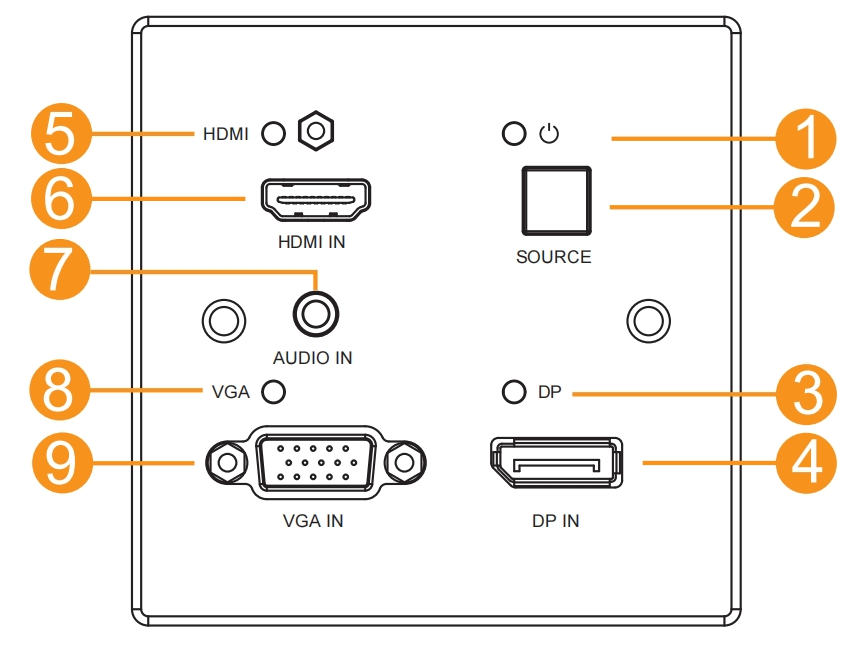

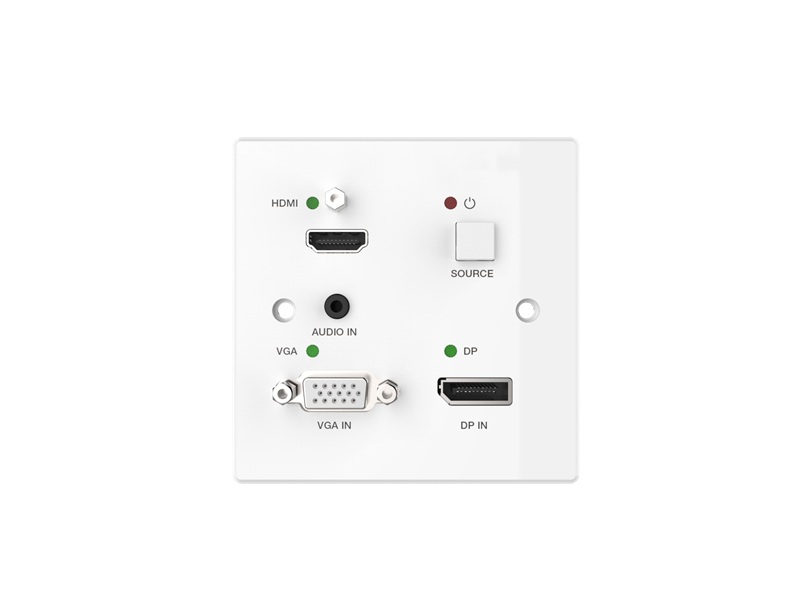

前面板介紹：

序號
名稱
功能描述
1
電源指示燈
當設備通電時，紅色電源指示燈點亮。
2
SOURCE鍵
用于手動選擇輸入信號源。
3
DP指示燈
當DP端口被選中且有信號輸入時，綠色指示燈點亮
4
DP IN
DP輸入口。通過DP線連接DP輸入信號源。
5
HDMI指示燈
當HDMI端口被選中且有信號輸入時，綠色指示燈點亮
6
HDMI IN
HDMI輸入口。通過HDMI線連接HDMI輸入信號源。
7
AUDIO IN
VGA音頻輸入口
8
VGA指示燈
當VGA端口被選中且有信號輸入時，綠色指示燈點亮
9
VGA IN
VGA輸入口。通過VGA線連接VGA輸入信號源。

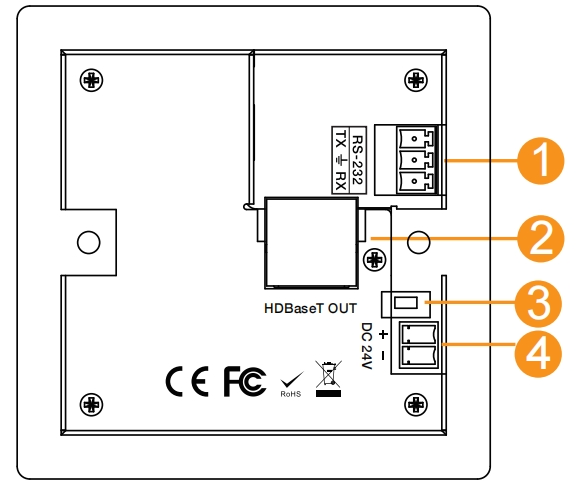

后面板介紹：

序號
名稱
功能描述
1
RS232
使用鳳凰端子連接電腦或控制系統用于傳輸RS-232指令。
2
HDBaseT OUT
HDBaseT輸出口。通過UTP線連接HDBaseT接收器。
3
POC開關
使用此開關開啟/關閉POC供電。
4
DV 24V
DV 24V電源供電接口。

四、技術指標：

HDMI兼容
HDMI 1.4
HDCP兼容
HDCP 1.4
HDMI/DP視頻帶寬
10.2Gbps
HDMI/DP分辨率
高達4K2K@60Hz 4:4:4
VGA分辨率
高達1920x1200@60Hz
顏色空間
RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:2
顏色深度
8-bit (4K2K@30Hz)
HDMI/DP音頻格式
LPCM 7.1CH, Dolby True HD和DTS-HD Master（全格式）
VGA音頻格式
LPCM2.0/48KHz
靜電保護
人體模型：±8kV (空氣放電) , ±4kV (接觸放電)
輸入端口
1x HDMI Type A [19-pin母口]
1x VGA [15-pin母口]
1x DP [標準尺寸母口]
1×AUDIO IN [3.5mm Stereo Mini-jack]
輸出端口
1x HDBaseT Out [RJ45]
控制端口
1x RS-232 [鳳凰端子]
外殼
金屬外殼
顏色
前面板：白色；底殼：黑色
尺寸
86mm (長) × 86mm (寬) × 41mm (高)
重量
205g
電源供電
24V/1A (支持雙向POC供電)
電源功耗
5W (最大值)
操作溫度
32 - 104°F / 0 - 40°C
儲存溫度
-4 - 140°F / -20 - 60°C
相對濕度
20 - 90% RH (無凝結)

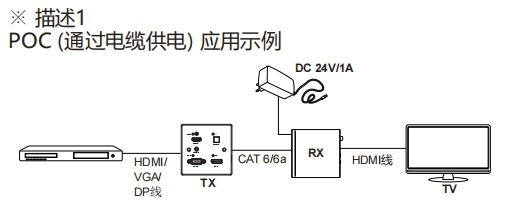

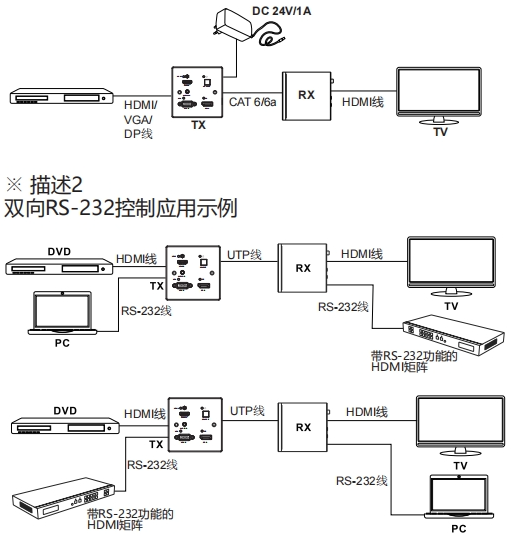

五、應用場景：

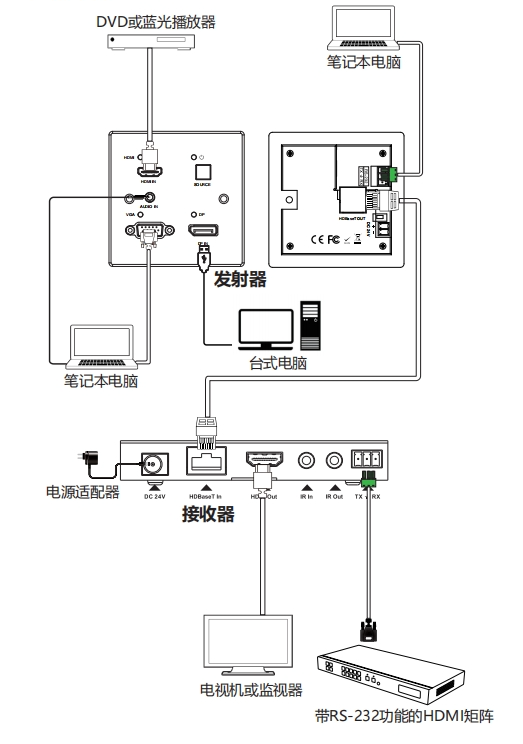

六、連接示意圖：
