HDBaseT墻板延長器

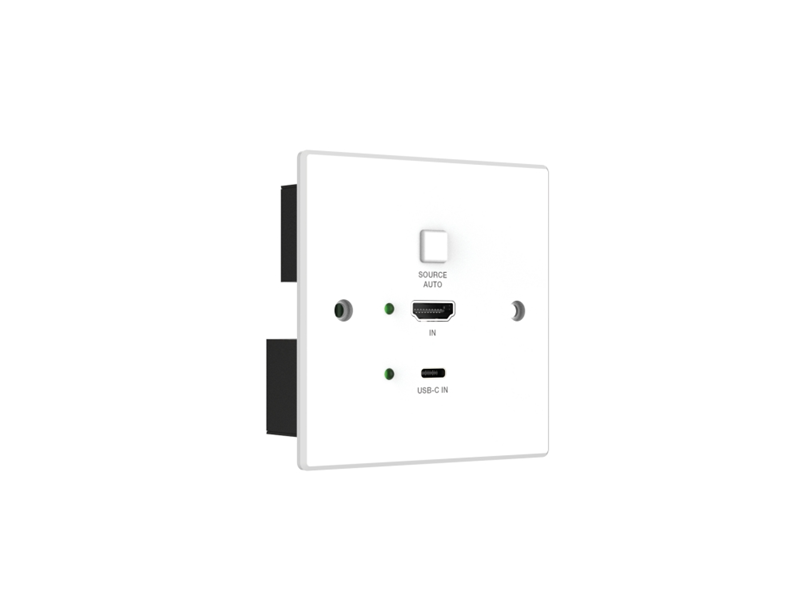

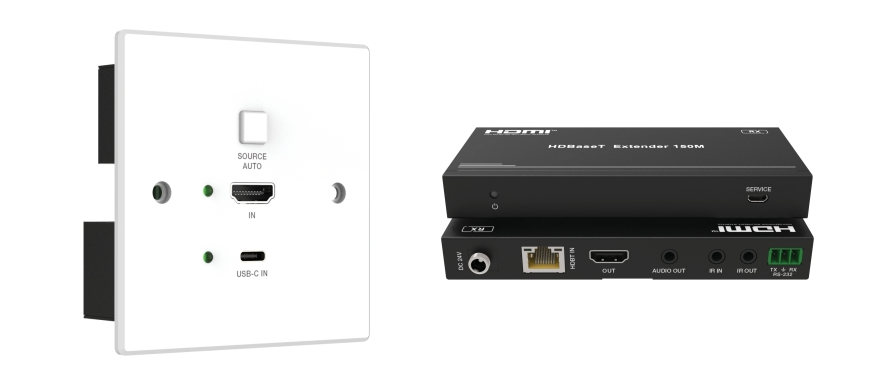

4K60 HDMI/USB-C 2x1 墻板網線延長器，采用標準的86毫米×86毫米墻盒，將1路HDMI或1路USB-C輸入信號，通過單根CAT6/6a網線延長150米（分辨率1080P@60Hz）和120米（分辨率4K2K@60Hz 4:4:4）。支持自動切換、手動切換模式。接收器有1路 HDMI輸出、1路音頻剝離輸出端口。支持雙向PoC功能、雙向IR、RS232信號傳輸。
名稱：HDBaseT墻板延長器
型號：HS-HDBT-01EX
品牌：HOSHI（昊視）
產品編碼：A410
二維碼
上一個: HDBaseT墻插延長器
下一個: 5G無線投屏器
產品詳情相關文件Exported

4K60 HDMI/USB-C 2x1        HDBT墻插延長器        HS-HDBT-01EX

一、產品介紹：

HS-HDBT-01EX系列4K60 HDMI/USB-C 2x1 墻板網線延長器，采用標準的86毫米×86毫米墻盒，將1路HDMI或1路USB-C輸入信號，通過單根CAT6/6a網線延長150米（分辨率1080P@60Hz）和120米（分辨率4K2K@60Hz 4:4:4）。支持自動切換、手動切換模式。接收器有1路 HDMI輸出、1路音頻剝離輸出端口。支持雙向PoC功能、雙向IR、RS232信號傳輸。

二、產品特性：

  • 符合DP1.4和HDCP 2.2規范；

  • 1-Gang UK 86×86mm墻板發射器支持HDMI和USB-C雙輸入；

  • 支持視頻分辨率高達4K2K@60Hz 4:4:4，視頻帶寬高達18Gbps；

  • 支持自動切換和手動切換兩種模式；

  • 通過CAT6/6a網線傳輸距離長達120米（4K2K@60Hz 4:4:4信號）和150米

  • （1080P@60Hz 4:4:4信號）；

  • 支持音頻格式：LPCM 7.1CH, Dolby TrueHD和DTS-HD Master Audio；

  • 支持HDR, HDR10, HDR10+, Dolby Vision, HLG透傳；

  • 支持雙向IR, RS-232和CEC控制信號傳輸；

  • 支持雙向PoC功能；

三、功能說明：

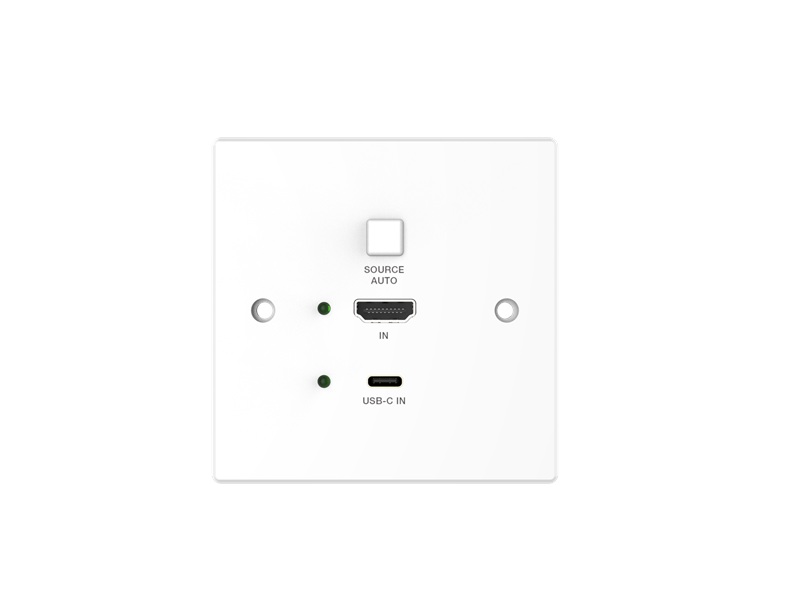

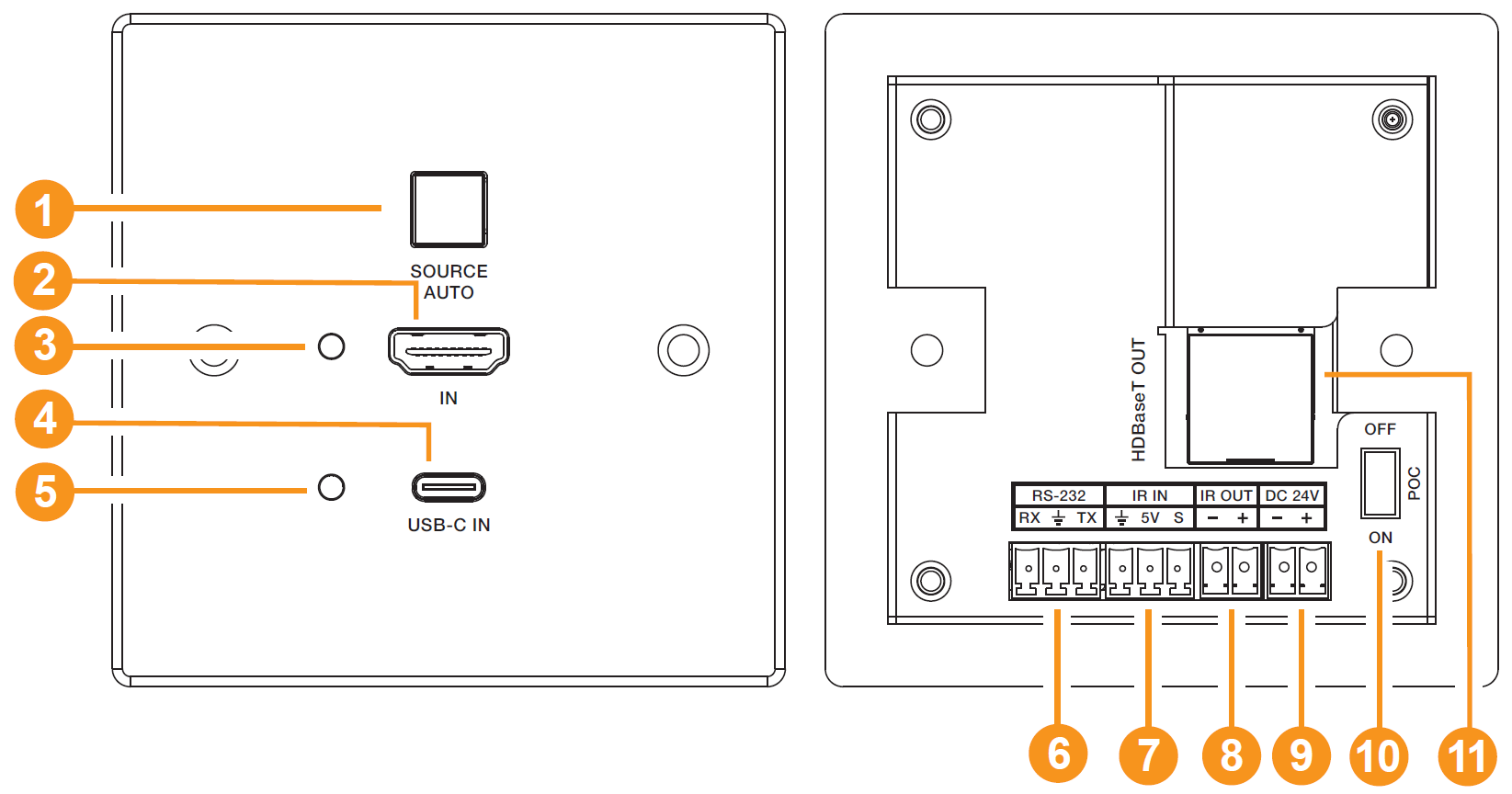

3.1前面板介紹：

標號
名稱
功能描述

1

輸入源及自動模式切換
按鍵&指示燈
短按此鍵輪流切換HDMI和USB-C兩種輸入源。
長按3秒可開啟或關閉自動切換模式。
當自動切換模式開啟時藍色指示燈亮。
2
HDMI IN
HDMI輸入端口，支持視頻分辨率高達4K60 4:4:4.
3
HDMI指示燈
HDMI輸入端口作為輸入通道時綠色指示燈亮。
4
USB-C IN
USB-C輸入端口，支持視頻分辨率高達4K60 4:4:4.
5
USB-C指示燈
USB-C輸入端口作為輸入通道時綠色指示燈亮。
6
RS-232
3-pin鳳凰端子，用于RS-232命令傳輸。支持TX和RX之間雙向透傳。
7
IR IN
IR輸入端口，接收IR遙控器信號。
8
IR OUT
IR輸出端口，用于控制源設備，IR信號來自接收器的
IR IN端口。


9


DC 24V
DC 24V/1A電源輸入端口。
提示：本產品支持雙向PoC功能，即發射器或接收器任意一端上電時，另一端無需電源供電。
10
PoC ON/OFF
PoC開關。切換至ON開啟PoC功能；切換至OFF關閉，此時發射器通過本地電源供電。
11
用CAT6/6a網線連接接收器的HDBT IN端口。

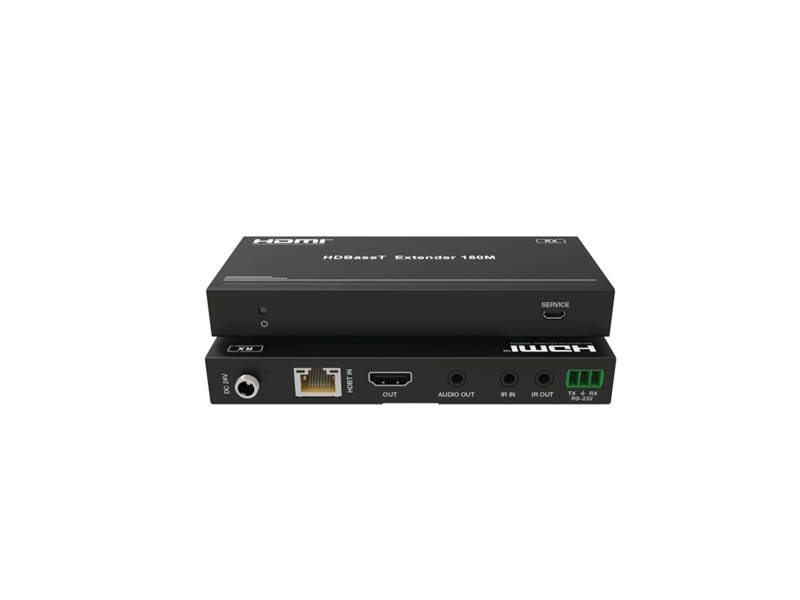

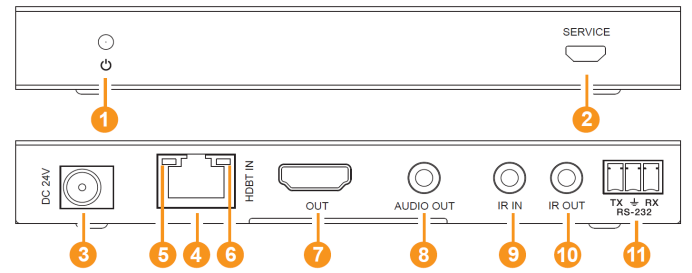

3.2后面板介紹：

標號
名稱
功能描述
1
電源指示燈
接收器上電時紅色指示燈亮。
2
SERVICE
固件升級端口。


3


DC 24V
DC 24V/1A電源輸入端口。
提示：本產品支持雙向PoC功能，即發射器或接收器任
意一端上電時，另一端無需電源供電。
4
HDBT IN
用CAT6/6a網線連接發射器的HDBT OUT端口。


5
連接信號指示燈
燈亮：發射器和接收器連接狀態良好。
燈閃：發射器和接收器連接狀態差。
燈滅：發射器和接收器無連接。


6
數據信號指示燈
燈亮：有HDMI信號且帶HDCP。
燈閃：有HDMI信號，不帶HDCP。
燈滅：無HDMI信號。
7
HDMI OUT
HDMI顯示信號輸出端口。
8
AUDIO OUT
模擬音頻輸出端口。
9
IR IN
IR輸入端口，接收IR遙控器信號。
10
IR OUT
IR輸出端口，用于控制顯示設備，IR信號來自發射器
的IR IN端口。
11
RS-232
3-pin鳳凰端子，用于RS-232命令傳輸。支持TX和RX之間雙向透傳。

四、技術指標：

HDMI兼容
HDMI 2.0b
HDCP兼容
HDCP 2.2
視頻帶寬
18Gbps


視頻分辨率
高達4K2K@60Hz 4:4:4
包括全部3D電視格式
包括全部電腦適用的分辨率，如1920x1200
顏色空間
RGB_4:4:4, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0
顏色深度
8/10/12bit

音頻格式

HDMI輸入/輸出：
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
L/R音頻輸出：LPCM 2.0CH
IR電平
5Vp-p
IR頻率
寬頻20K-60KHz
HDR
支持HDR, HDR10, HDR10+, Dolby Vision, HLG
傳輸距離
對于4K2K@60Hz 4:4:4信號，通過CAT6/6a網線傳輸距離長達120米；對于1080P@60Hz 4:4:4信號，通過CAT6/6a網線傳輸距離長達150米
靜電保護
IEC 61000-4-2: ±8kV (空氣放電) ，±4kV (接觸放電)



發射器
輸入：1× USB-C IN [USB Type C, 24-pin母口] 1× HDMI IN [HDMI Type A, 19-pin母口]
輸出：1× HDBT OUT [RJ45]
控制：1× RS-232 [3-pin 3.5mm鳳凰端子] 1× IR IN [3-pin 3.5mm鳳凰端子]
1× IR OUT [2-pin 3.5mm鳳凰端子]



接收器
輸入：1× HDBT IN [RJ45, 8-pin母口]
輸出：1× HDMI OUT [HDMI Type A, 19-pin母口] 1× AUDIO OUT [3.5mm立體聲迷你接口]
控制：1× IR IN [3.5mm立體聲迷你接口] 1× IR OUT [3.5mm立體聲迷你接口]
1× RS-232 [3-pin鳳凰端子]
1× SERVICE [Mini-USB, 升級端口]
外殼
發射器/接收器：金屬外殼
顏色
發射器：白色+黑色；接收器：黑色
尺寸
發射器：86mm[長] × 86mm[寬] × 40mm[高]
接收器：140mm[長] × 65mm[寬] × 18mm[高]
重量
發射器：215g；接收器：155g
供電電源
輸入：AC 100~240V 50/60Hz；輸出：DC 24V/1A
電源功耗
發射器：4.5W（最大值）；接收器：4.7W（最大值）
工作溫度
0°C~40°C/32°F~104°F
儲存溫度
-20°C~60°C/-4°F~140°F
工作濕度
20%~80% 相對濕度，無凝結
儲存濕度
10%~90% 相對濕度，無凝結

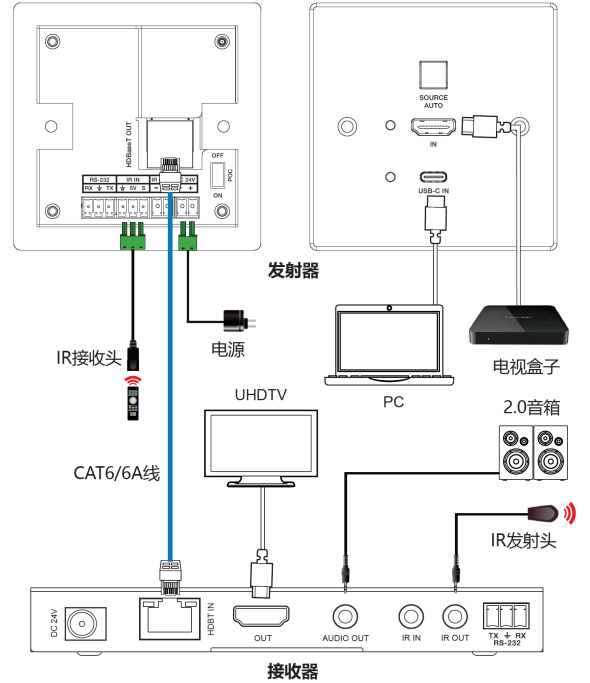

五、連接示意圖：
