HDBaseT墻板發射器
HDBaseT墻板發射器
HDBaseT墻板發射器,支持1路HDMI輸入、1路VGA帶音頻輸入。此產品是一款美規2-Gang Decora墻板。通過單根CAT6/6a/7網線,信號傳輸距離可延長100米(分辨率為4K2K@60Hz 4:4:4)。支持自動切換、手動切換兩種模式,自動切換時允許用戶即插即用。
名稱HDBaseT墻板發射器
型號HS-HDBT-01EG
品牌HOSHI(昊視)
產品編碼A413
二維碼
產品詳情相關文件Exported

4K60 HDBaseT墻板發射器   HS-HDBT-01EG

一、產品介紹:

HS-HDBT-01EG系列HDBaseT墻板發射器,支持1路HDMI輸入、1路VGA帶音頻輸入。此產品是一款美規2-Gang Decora墻板。通過單根CAT6/6a/7網線,信號傳輸距離可延長100米(分辨率為4K2K@60Hz 4:4:4)。支持自動切換、手動切換兩種模式,自動切換時允許用戶即插即用。HDMI分辨率最高支持4K2K@50/60Hz(4:4:4),VGA分辨率最高支持1920x1200@60Hz。支持雙向IR、RS-232和USB信號透傳。

二、產品特性:

  • 符合HDMI 2.0b和HDCP 2.2規范;

  • 支持18Gbps視頻帶寬;

  • HDMI視頻分辨率最高支持4K2K@60Hz(4:4:4),VGA視頻分辨率最高支持1920x1200@60Hz;

  • 支持7.1通道高清音頻;

  • 通過單根CAT6/6a/7網線,信號傳輸距離可延長100米(分辨率為4K2K@60Hz 4:4:4);

  • 支持自動切換模式和手動切換模式;

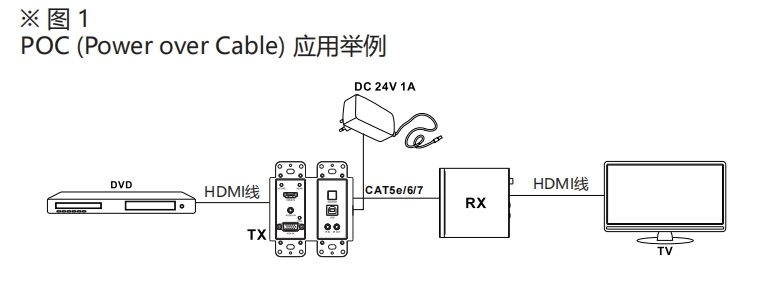

  • 支持24V POC(Power Over Cable)功能,即只要在TX或RX設備一端外接24V/1A電源供電,另一端無需外部供電。(看圖1);

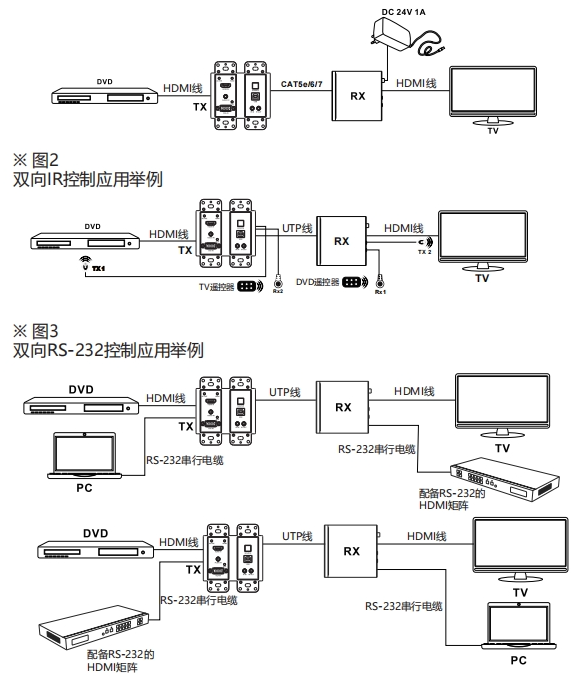

  • 支持雙向IR控制信號傳輸(看圖2);

  • 支持雙向RS-232信號傳輸(看圖2);

  • 美規2-Gang標準墻板;

三、功能說明:

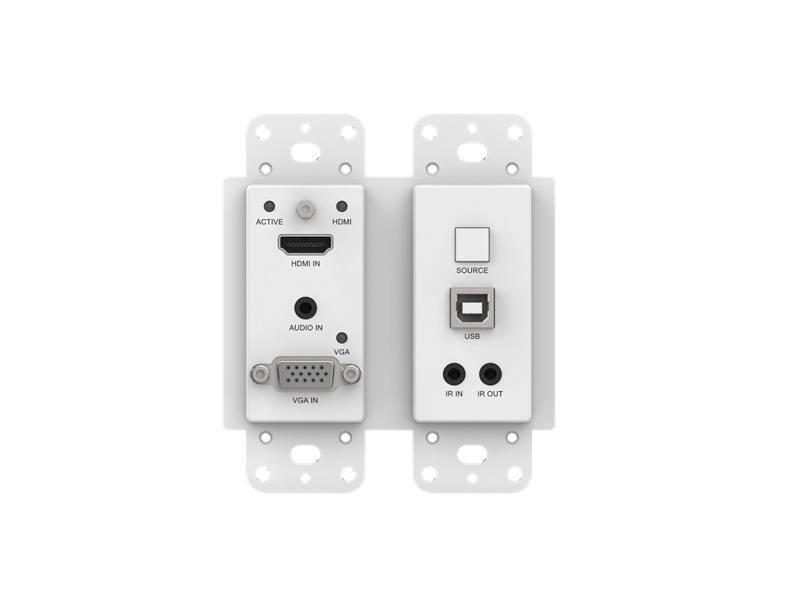

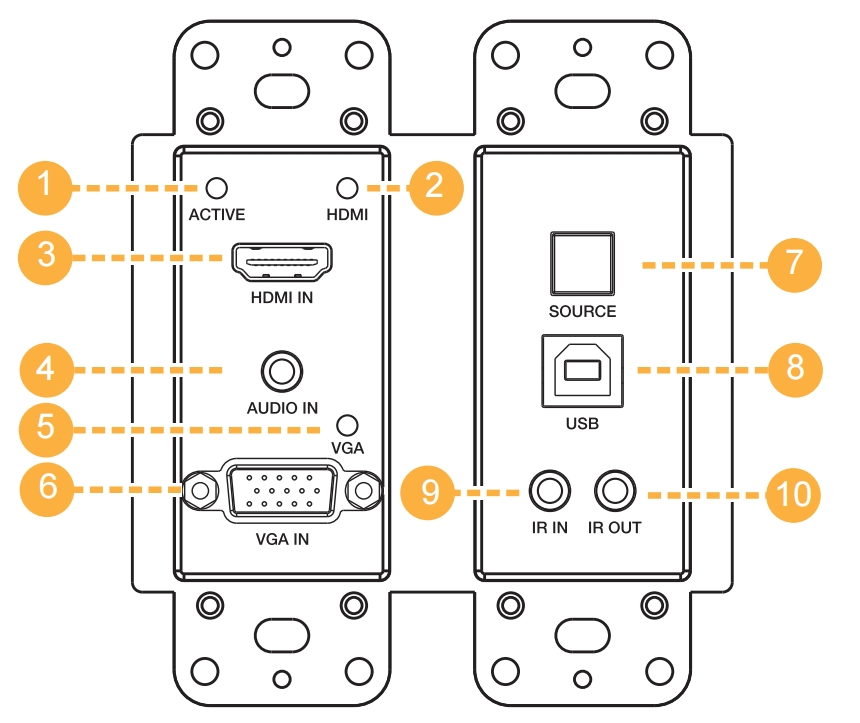

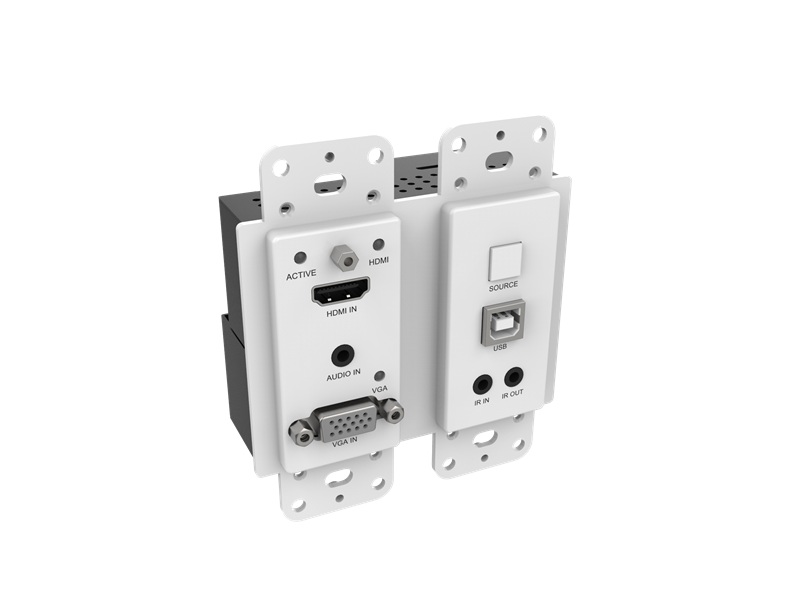

前面板介紹:

序號
名稱
功能描述
1
ACTIVE指示燈
信號狀態指示燈。當HDMI輸入口或VGA輸入口有信號輸入時,指示燈亮綠色。
2
HDMI指示燈
HDMI輸入信號指示燈。當按SOURCE按鍵選擇HDMI輸入源時,指示燈亮綠色。
3
HDMI IN
連接HDMI源設備,如藍光碟機或PS4。
4
AUDIO IN
VGA音頻輸入口
5
VGA指示燈
VGA輸入信號指示燈。當按SOURCE按鍵選擇HDMI輸入源時,指示燈亮綠色。
6
VGA IN
VGA信號輸入口
7
SOURCE按鍵
手動模式切換鍵
8
USB接口
USB主機口
9
IR IN接口
連接寬頻IR接收線,此接口接收遙控信號然后傳送給接收端。
10
IR OUT接口
連接寬頻IR發射線,此接口發射來自接收端的遙控信號。

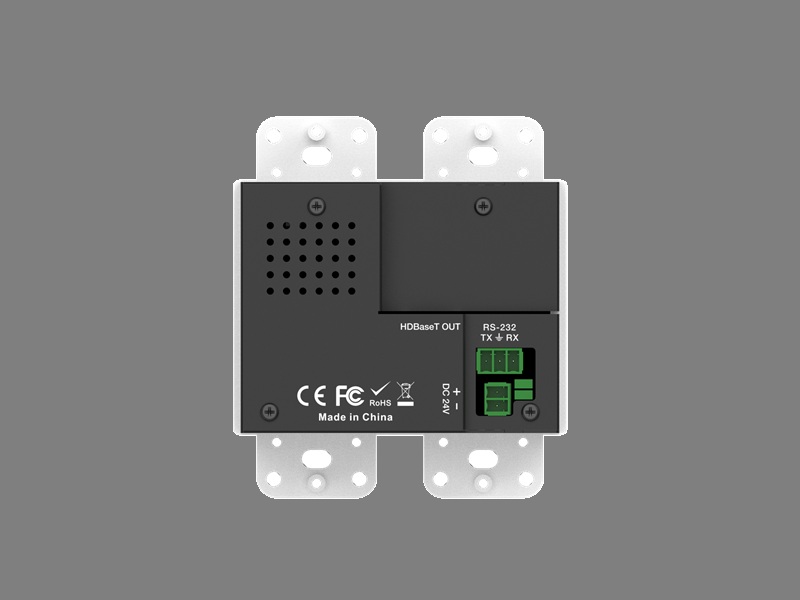

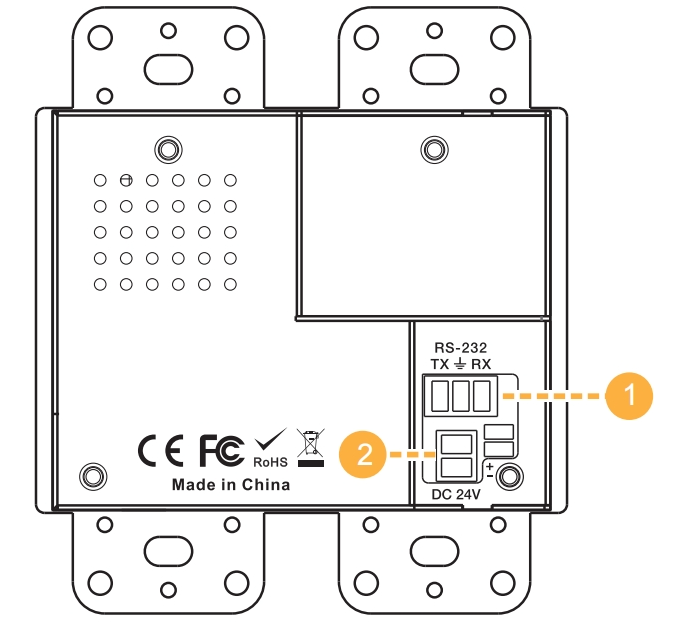

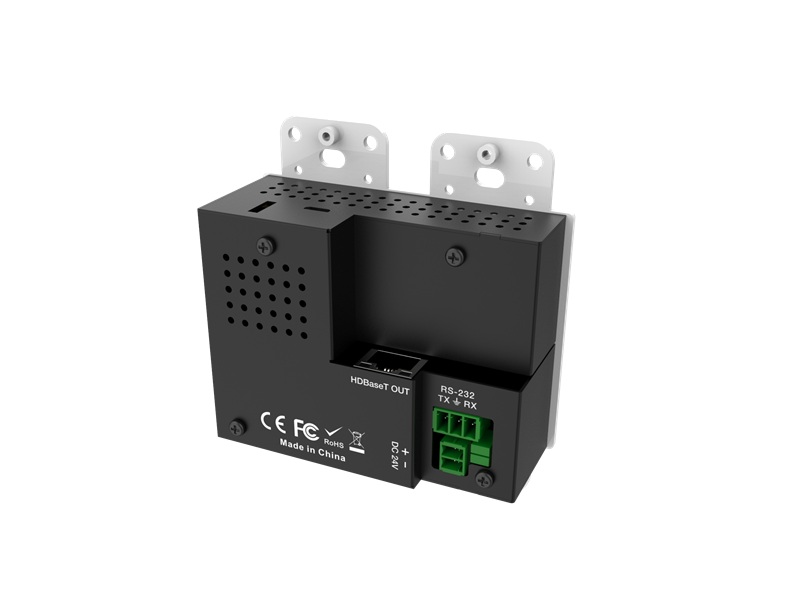

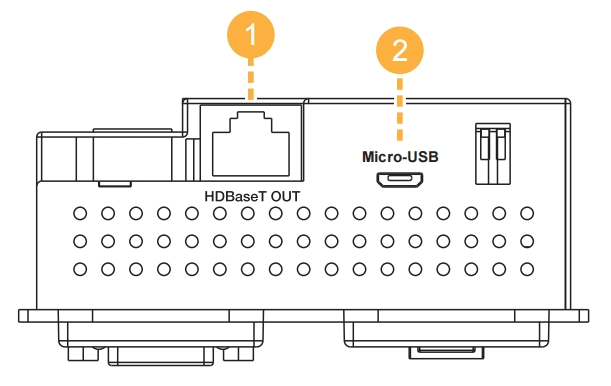

后面板介紹:


序號
名稱
功能描述
左1
RS232
使用鳳凰端子連接電腦或控制系統用于傳輸RS-232指令。
左2
DV 24V
DV 24V電源供電接口。
右1
HDBaseT OUT接口
HDBaseT輸出口,使用CAT6/6a/7網線連接HDBaseT接收端。
右2
Micro-USB接口
固件升級口

四、技術指標:

HDMI兼容
HDMI 2.0b
HDCP兼容
HDCP 2.2
視頻帶寬
18Gbps
HDMI視頻分辨率
高達4K2K@60Hz 4:4:4
顏色空間
RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:2
顏色深度
8/10/12-bit
HDMI音頻格式
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
VGA視頻分辨率
高達1920x1200@60Hz
傳輸距離
100米(單根CAT6/6a/7網線)
靜電保護
人體模型:±8kV (空氣放電) , ±4kV (接觸放電)
輸入端口
輸入: 1x HDMI IN [Type A 19-pin母座]
1x VGA [15-pin母座]
1x USB [USB-B]
1x IR IN [鳳凰端子]
1x RS-232 [鳳凰端子]
1×AUDIO IN [3.5mm立體聲迷你接口]
輸出端口
輸出: 1x HDBaseT OUT [RJ45]
1x IR OUT [鳳凰端子]
外殼
塑料外殼
顏色
白色;
尺寸
91.8mm [長] x 104.8mm [寬] x 43mm [高]
重量
212g
電源供電
輸入: AC100 - 240V 50/60Hz
輸出: DC 24V/1A (US/EU標準, CE/FCC/UL認證)
電源功耗
6W (最大值)
操作溫度
32 - 104°F / 0 - 40°C
儲存溫度
-4 - 140°F / -20 - 60°C
相對濕度
20 - 90% RH (無凝結)

五、應用場景:

六、連接示意圖:
