HDBaseT墻插發射器
HDBaseT墻板發射器，單根CAT6/6a/7網線，將HDMI視頻信號、1路模擬音頻輸入信號、雙向紅外、RS232控制信號，EDID管理（COPY TV/內置），延長40米（分辨率為4K2K@60 4:4:4）、延長70米（分辨率為1080P）。發射器支持音頻嵌入，接收器支持剝離音頻輸出
名稱：墻插發射器
型號：HS-HDBT-01EC
品牌：HOSHI（昊視）
產品編碼：A411
二維碼
上一個: 3路HDBaseT墻插延長器
下一個: 4K60 HDMI光端機
產品詳情相關文件Exported

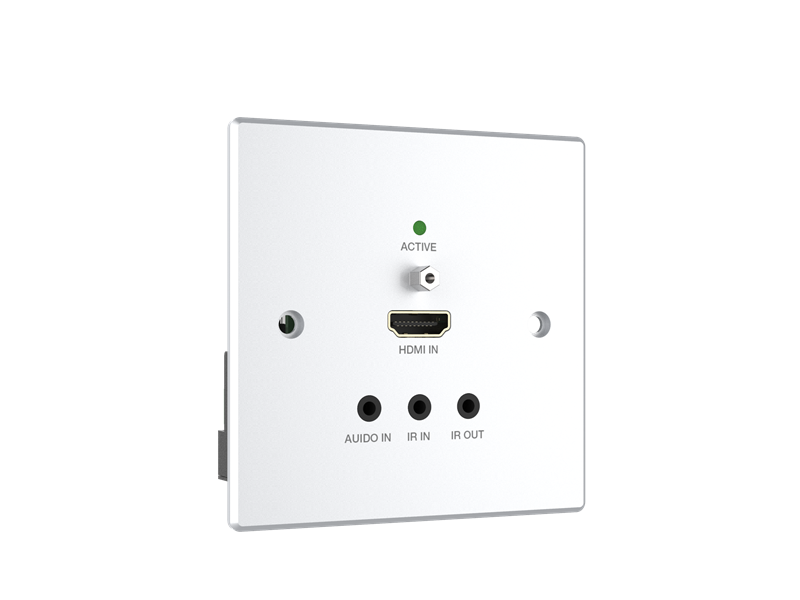

HDBaseT墻板發射器   HS-HDBT-01EC

一、產品介紹：

HS-HDBT-01EC系列HDBaseT墻板發射器通過單根CAT6/6a/7網線，將HDMI視頻信號、1路模擬音頻輸入信號、雙向紅外、RS232控制信號，EDID管理（COPY TV/內置），延長40米（分辨率為4K2K@60 4:4:4）、延長70米（分辨率為1080P）。發射器支持音頻嵌入，接收器支持剝離音頻輸出，以及24V POC 功能。提供70米網線延長，可直接與HDBT投影機相連（支持POC功能開關）。

二、產品特性：

☆ 符合HDMI 2.0b和HDCP 2.2規范；

☆ 支持18Gbps視頻帶寬；

☆ 支持視頻分辨率高達4K@60Hz 4:4:4；

☆ 通過單根CAT6/6a網線延長傳輸距離：1080P信號可達70米，4K信號可達40米；

☆ 發射器支持音頻嵌入，接收器支持音頻剝離；

☆ 支持雙向IR和RS-232信號控制；

☆ 標準86毫米×86毫米墻盒；

☆ 24V POC供電或本地直流24V電源；

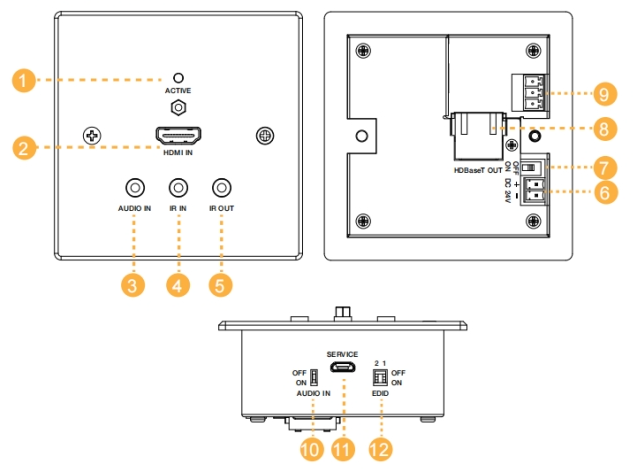

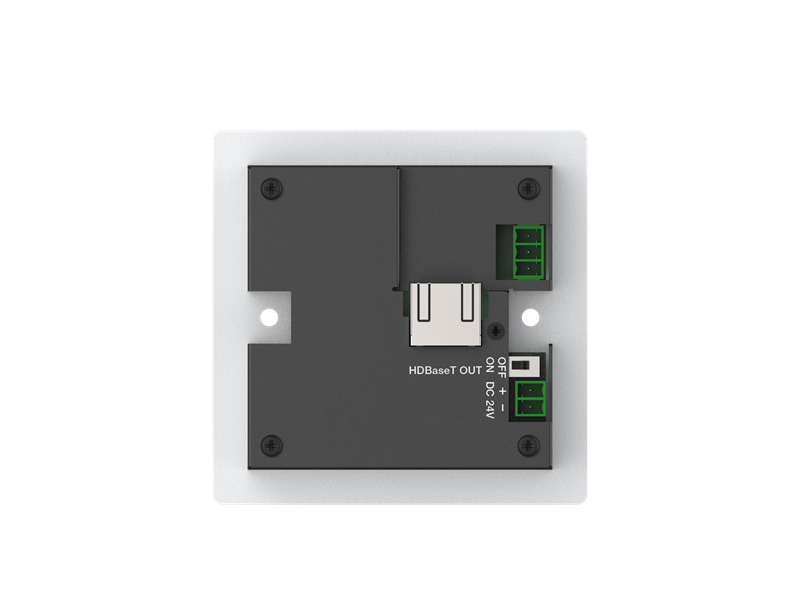

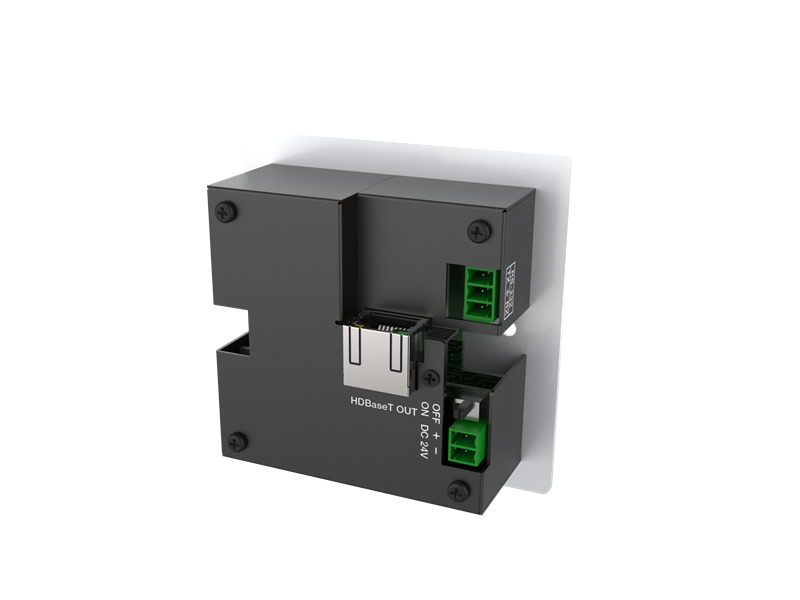

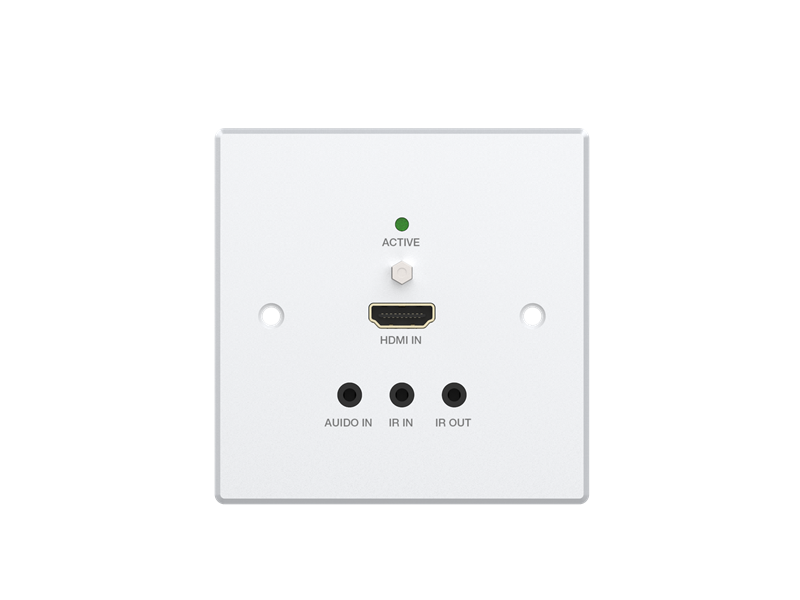

三、功能說明：

序號
名稱
功能描述
1
ACTIVE指示燈 (綠色)
燈亮：有HDMI信號/HDBT連接正常；
燈滅：無HDMI信號/HDBT連接異常。
2
HDMI IN接口
HDMI信號輸入口。通過HDMI線連接HDMI源設備。
3
AUDIO IN
3.5mm模擬音頻信號輸入口
4
IR IN
連接IR接收線，此IR信號將發送給接收器的IR OUT口。
5
IR OUT
連接IR發射線，此IR發射信號來自于接收器的IR IN口。
6
DV 24V
DV 24V/1A電源供電接口。
7
POC開關
使用此開關開啟/關閉POC供電。
8
HDBaseT OUT
HDBaseT信號輸出口。通過UTP線連接HDBaseT接收器。
9
RS-232
使用鳳凰端子連接電腦或控制系統用于傳輸RS-232串口指令
10
AUDIO IN開關
使用此開關選擇音頻。
?開關撥向“ON”: 模擬音頻
?開關撥向“OFF”: HDMI嵌入音頻
11
SERVICE
MCU升級接口。
12
EDID撥碼開關
使用撥碼開關設置EDID。
00 - 拷貝顯示設備的EDID (默認)
01 - 4K30 4:4:4 2CH
10 - 1080p60 4:4:4 2CH
11 - 1200p60 4:4:4 2CH

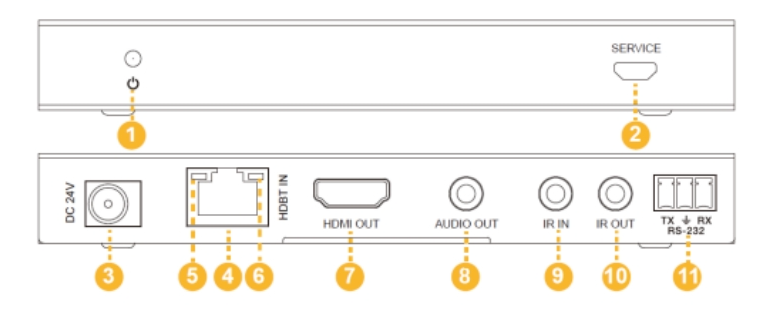

序號
名稱
功能描述
1
電源指示燈
當接收器接通電源時，紅色的電源指示燈亮。
2
SERVICE
MCU升級接口。
3
DV 24V
DV 24V/1A電源供電接口。
注意: 發射器和接收器都支持POC功能， 即發射器或接收器一端連接24V/1A電源供電，另一端不需要連接電源供電。
4
HDBT IN
RJ45端子，使用CAT線連接發射器的
HDBaseT OUT口。
5
連接信號指示燈 (綠色)
■燈亮：發射器和接收器連接正常。
■燈閃：發射器和接收器連接不穩定。
■燈滅：發射器和接收器未連接。
6
數字信號指示燈 (橙色)
■燈亮：HDMI信號帶HDCP。
■燈閃：HDMI信號不帶HDCP。
■燈滅：無HDMI信號。
7
HDMI OUT接口
HDMI信號輸出口。通過HDMI線連接HDMI顯示設備。
8
AUDIO OUT
3.5mm模擬音頻信號輸出口
9
IR IN
連接IR接收線，此IR信號將發送給接收器的IR OUT口。
10
IR OUT
連接IR發射線，此IR發射信號來自于接收器的IR IN口。
11
RS-232
3pin鳳凰端子，用于在發射器和接收器之間傳輸RS-232命令。

四、技術指標：

HDMI兼容
HDMI 2.0b
HDCP兼容
HDCP 1.4和HDCP 2.2
視頻帶寬
18 Gbps
視頻分辨率
高達4K2K@50/60Hz(YUV4:4:4),4K2K@30Hz, 1080P@120Hz和1080P 3D@60Hz
顏色空間
RGB/YCbCr 4:4:4, YCbCr 4:2:2
顏色深度
10-bit, 12-bit
HDR
HDR, HDR10, HDR10+, Dolby Vision, HLG
紅外電平
5Vp-p
紅外頻率
寬頻20K-60KHz
音頻格式
HDMI: LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
模擬：PCM 2.0
傳輸距離
1080P -- 70米, 4K -- 40米 (CAT6/6a)
靜電保護
人體模式：
±8kV (空氣放電) , ±4kV (接觸放電)
輸入端口
1 x HDMI IN [Type A, 19-pin母口]
1 x AUDIO IN [3.5mm立體聲迷你接口]
輸出端口
1 x HDBaseT OUT [RJ45]
控制電口
1 x RS-232 [鳳凰端子]
1 x IR IN [3.5mm立體聲迷你接口]
1 x IR OUT [3.5mm立體聲迷你接口]
1 x SERVICE [Micro-USB接口]
外殼
鋁殼前面板，鐵殼后面板
顏色
白面板，黑后殼
尺寸
86mm [長] x86mm [寬] x 38mm [高]
重量
185g
電源
輸入: AC100 - 240V 50/60Hz
輸出: DC 24V/1A (US/EU標準, CE/FCC/UL認證)
功耗
9W (最大值)
操作溫度
32 - 104°F / 0 - 40°C
儲存溫度
-4 - 140°F / -20 - 60°C
相對濕度
20 - 90% RH (無凝結)

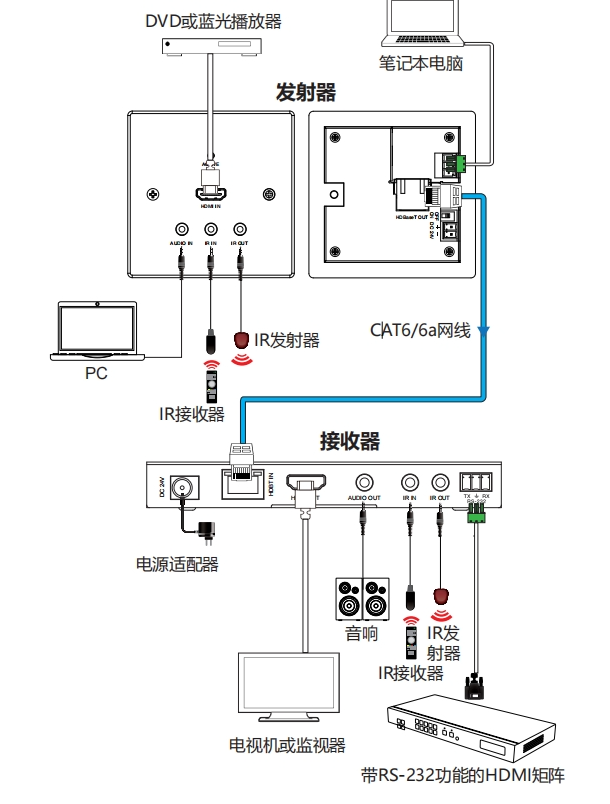

五、連接示意圖：
